Kabeļu savienošana

Pievienojiet maiņstrāvas adapteri un saskarnes kabeli pie savienotājiem.

BRĪDINĀJUMS:

Izmantojiet tikai norādīto maiņstrāvas adapteri [PS-180 (modelis: M159E)]. Cita maiņstrāvas adaptera lietošana var izraisīt aizdegšanos vai elektriskās strāvas triecienu.

1. Noņemiet vāku, ja tas ir pievienots.
   Pārsegu (aizmugures un apakšdaļas) noņemšana

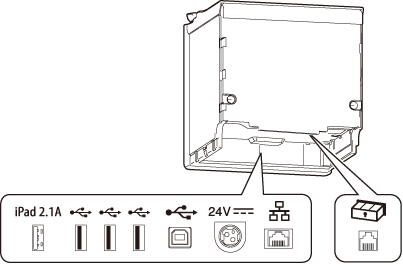

2. Pievienojiet maiņstrāvas adapteri un saskarnes kabeli pie printera apakšā esošajiem savienotājiem.

Informāciju par katra savienojuma veidu skatiet sadaļā Savienotāji.


Piezīme:

• Lietojot papildu bezvadu LAN ierīci, pievienojiet ierīci USB savienotājam (A tipa).

• Lietojot papildu klientu displeju (DM-D30), pievienojiet USB kabeli USB savienotājam (A tipa).

3. Uzlieciet atpakaļ pārsegu.
   Atkarībā no pārsegu pievienošanas veida, mainās papīra izvades vietas.
   Pārsegu (aizmugures un apakšdaļas) pievienošana

4. Pievienojiet saskarnes kabeli savai ierīcei, piemēram, planšetdatoram vai datoram.

5. Pievienojiet maiņstrāvas kabeļa spraudni elektrotīklam.

BRĪDINĀJUMS:

• Nekad neievietojiet maiņstrāvas kabeli kontaktligzdā, kas neatbilst maiņstrāvas adaptera ieejas spriegumam. Tas var sabojāt printeri.

• Ja kādreiz rodas tāda kļūme, nekavējoties izslēdziet strāvas padevi printerim un atvienojiet maiņstrāvas kabeli no kontaktligzdas.
