Ligar os cabos

Ligue o transformador de CA e o cabo de interface aos conectores.

AVISO:

Certifique-se de que utiliza só o transformador CA especificado [PS-180 (Modelo: M159E)]. A utilização de outro transformador de CA poderá resultar num incêndio ou choque eléctrico.

1. Remova a tampa se estiver instalada.
   Remover as tampas (posterior e inferior)

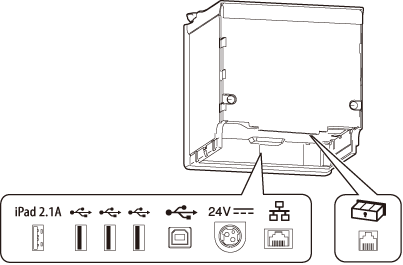

2. Ligue o transformador CA e o cabo de interface aos conectores na parte inferior da impressora.

Para obter informações sobre o reconhecimento do tipo dos conectores, consulte Conectores.


Nota:

• Ao utilizar a unidade LAN sem fios opcional, ligue a unidade ao conector USB (Tipo-A).

• Ao utilizar o visor de cliente opcional (DM-D30), ligue o cabo USB ao conector USB (Tipo-A).

3. Instale novamente a tampa.
   Dependendo das posições de instalação das tampas, a posição de ejecção do papel é alterada.
   Instalar as tampas (posterior e inferior)

4. Ligue o cabo de interface ao seu dispositivo, como um tablet PC ou um computador.

5. Ligue a ficha do cabo CA a uma tomada eléctrica.

AVISO:

• Nunca insira a ficha do cabo de CA numa tomada que não cumpra os requisitos de tensão de entrada do transformador de CA. Se o fizer, poderá danificar a impressora.

• Se ocorrer uma falha, desligue imediatamente a impressora e desligue o cabo de CA da tomada.
