Conectarea cablurilor

Conectați adaptorul de c.a. și cablul de interfață la conectorii corespunzători.

AVERTISMENT:

Asigurați-vă că utilizați doar adaptorul de c.a. specificat [PS-180 (model: M159E)]. Utilizarea unui alt adaptor de c.a. poate provoca un incendiu sau electrocutare.

1. Demontați capacul, dacă acesta este atașat.
   Demontarea capacelor (posterior și inferior)

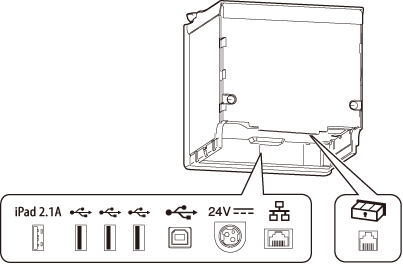

2. Conectați adaptorul de c.a. și cablul de interfață la conectorii din partea inferioară a imprimantei.

Pentru informații privind tipurile de conectori, consultați Conectori.


Notă:

• Atunci când utilizați unitatea LAN fără fir opțională, conectați unitatea la conectorul USB (tip A).

• Atunci când utilizați afișajul opțional pentru client (DM-D30), conectați cablul USB la conectorul USB (tip A).

3. Atașați la loc capacul.
   Poziția de scoatere a hârtiei se modifică în funcție de pozițiile de atașare ale capacelor.
   Atașarea capacelor (posterior și inferior)

4. Conectați cablul de interfață la dispozitivul dvs. (cum ar fi o tabletă sau un computer).

5. Conectați cablul de c.a. la o priză de alimentare.

AVERTISMENT:

• Nu introduceți niciodată mufa cablului de c.a. într-o priză care nu corespunde cu tensiunea de intrare a adaptorului de c.a. Acest lucru poate duce la deteriorarea imprimantei.

• În cazul în care apar defecțiuni, opriți imediat alimentarea imprimantei și deconectați cablul de c.a. din priză.
