Σύνδεση καλωδίων

Συνδέστε το μετασχηματιστή AC και το καλώδιο διεπαφής στους συνδέσμους.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Σειριακό μοντέλο

  Βεβαιωθείτε ότι χρησιμοποιείτε μια πηγή ενέργειας που εφαρμόζεται με πρότυπα ασφαλείας η οποία πληροί τις ακόλουθες προδιαγραφές.
  Ονομαστική έξοδος: 24 V/2,1 - 10,0 A, Μέγιστη έξοδος: 240 VA ή λιγότερο

• Μοντέλο Bluetooth

  Βεβαιωθείτε ότι χρησιμοποιείτε τον καθορισμένο AC adapter V (Μοντέλο: M344A). Η σύνδεση σε ακατάλληλη πηγή ενέργειας μπορεί να προκαλέσει ζημιά στον εξοπλισμό, πυρκαγιά ή ηλεκτροπληξία.

1. Αφαιρέστε το κάλυμμα σε περίπτωση που έχει προσαρτηθεί.
   Αφαίρεση των καλυμμάτων (Οπίσθιο και κάτω)

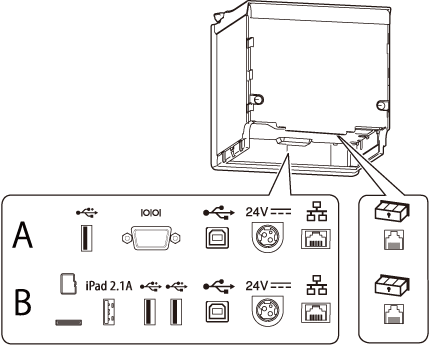

2. Συνδέστε το μετασχηματιστή AC και το καλώδιο διεπαφής στους συνδέσμους, στο κάτω μέρος του εκτυπωτή.

Για πληροφορίες σχετικά με το ποιoς σύνδεσμος είναι ποιος τύπος, ανατρέξτε στον Σύνδεσμοι.

A: Σειριακό μοντέλο

B: Μοντέλο Bluetooth


Σημείωση:

• Όταν χρησιμοποιείτε την προαιρετική μονάδα ασύρματου LAN, συνδέστε τη μονάδα στο σύνδεσμο USB (Τύπος A).

• Όταν χρησιμοποιείτε την προαιρετική οθόνη πελάτη (DM-D30), συνδέστε το καλώδιο USB στο σύνδεσμο USB (Τύπος A).

3. Προσαρτήστε εκ νέου το κάλυμμα.
   Ανάλογα με τις θέσεις τοποθέτησης των καλυμμάτων, αλλάζει η θέση εξαγωγής του χαρτιού.
   Προσάρτηση των καλυμμάτων (οπίσθιο και κάτω)

4. Συνδέστε το καλώδιο διεπαφής στη συσκευή σας, όπως ένα tablet ή έναν υπολογιστή.

5. Συνδέστε την υποδοχή καλωδίου AC σε πρίζα ρεύματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Μην εισάγετε ποτέ την υποδοχή καλωδίου AC σε πρίζα η οποία δεν ταιριάζει στην τάση εισόδου του προσαρμογέα AC. Αυτό μπορεί να προκαλέσει βλάβη στον εκτυπωτή.

• Σε περίπτωση που προκύψει σφάλμα, απενεργοποιήστε αυτόματα την τροφοδοσία του εκτυπωτή και αποσυνδέστε το καλώδιο AC από την υποδοχή.
