Inicio > Nombres de las piezas > Conectores
Conectores

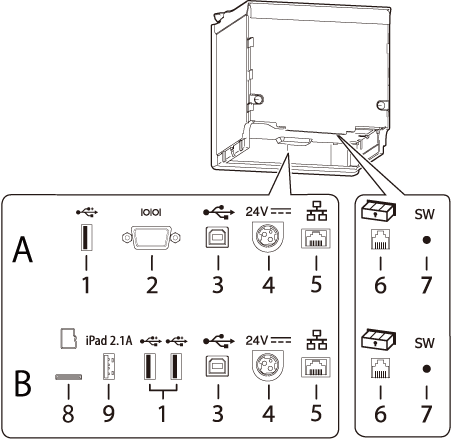

Los conectores se encuentran en la parte trasera de la impresora.
Los tipos de interfaz y el número de conectores varían según el modelo de impresora.
Lista de interfaces de impresora
A: Modelo con conector serie
B: Modelo con Bluetooth
|
1 |
Conector USB (tipo A) Color del conector USB: negro |
Para conectar un dispositivo periférico, como una unidad LAN inalámbrica, una pantalla de cliente o un escáner de mano. |
|
2 |
Conector serie |
Conecta el cable RS-232C. |
|
3 |
Conector USB (tipo B) |
Permite conectar el cable USB para conectar ordenadores. |
|
4 |
Conector de suministro eléctrico |
Conecta el cable de CC para el adaptador de CA. |
|
5 |
Conector Ethernet |
Permite conectar el cable LAN 10BASE-T/100BASE-TX. |
|
6 |
Conector para apertura de caja |
Conecta el cable modular para la caja. |
|
7 |
Botón de hoja de estado |
Utilice este botón para imprimir una hoja de estado acerca de las interfaces o inicializar la configuración sobre las interfaces. |
|
8 |
Ranura para tarjetas microSD |
Para un propósito especial, y no puede utilizarse a diario. Para obtener más información, póngase en contacto con personal de asistencia cualificado. |
|
9 |
Conector USB (USB-A - Carga de dispositivos) Color del conector USB: blanco |
Permite conectar un cable USB para conectar una tableta. Si la tableta es un dispositivo iOS y la impresora está conectada a una red, el acceso a Internet está disponible a través de un cable Lightning a USB. |
PRECAUCIÓN:-
Al conectar un dispositivo periférico, como una unidad LAN inalámbrica opcional, una pantalla de cliente o un escáner de mano, hágalo mediante el conector USB (tipo A).
-
Modelo con Bluetooth
Al conectar una unidad LAN inalámbrica directamente a la impresora, conéctela al conector USB tipo A (conector negro) para evitar que la unidad entre en contacto con la carcasa de la impresora.
-
Cuando hay una tableta conectada al conector USB (USB-A - Carga de dispositivos), se desactiva la función Bluetooth de la impresora. Para utilizar la función Bluetooth mientras hay una tableta conectada al conector, desactive la comunicación de datos por USB. Para obtener más información, consulte el manual Technical Reference Guide.
