Priključivanje kabela

Priključite AC prilagodnik i spojni kabel u priključke.

UPOZORENJE:

• Serijski model

  Obavezno upotrijebite izvor napajanja s primijenjenim sigurnosnim normama koji zadovoljava sljedeće specifikacije.
  Nazivni izlaz: 24 V/2,1 – 10,0 A, Maksimalni izlaz: 240 VA ili niži

• Model Bluetooth

  Obavezno upotrebljavajte samo propisani AC adapter V (model: M344A). Spajanje na neodgovarajući izvor napajanja može dovesti do oštećenja opreme, požara ili strujnog udara.

1. Ako je poklopac postavljen, skinite ga.
   Uklanjanje poklopaca (stražnji i donji)

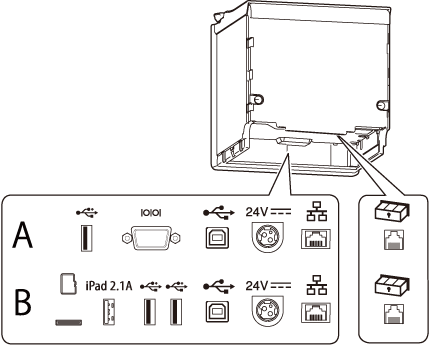

2. Priključite AC prilagodnik i spojni kabel u priključke s donje strane pisača.

Informacije o tome koji je priključak kojeg tipa potražite u odjeljku Priključci.

A: Serijski model

B: Model Bluetooth


Napomena:

• Ako koristite dodatnu bežičnu LAN jedinicu, jedinicu priključite na USB priključak (A tipa).

• Ako koristite dodatni zaslon (DM-D30), priključite USB kabel u USB priključak (A tipa).

3. Vratite poklopac.
   Ovisno o položajima poklopaca, mijenja se i položaj za izbacivanje papira.
   Postavljanje poklopaca (stražnji i donji)

4. Povežite kabel sučelja s uređajem kao što je tablet ili računalo.

5. Priključite AC kabel u strujnu utičnicu.

UPOZORENJE:

• Nikada ne stavljajte kabel izmjeničnog napajanja u utičnicu koja nije predviđena za ulazni napon prilagodnika izmjeničnog napajanja. Time možete oštetiti pisač.

• Ako se pojavi greška, odmah isključite električno napajanje pisača i iskopčajte AC kabel iz utičnice.
