A kábelek csatlakoztatása

Csatlakoztassa a hálózati adaptert és az interfészkábelt a csatlakozókba.

FIGYELMEZTETÉS:

• Soros modell

  Ügyeljen a biztonsági előírások szerinti olyan tápforrás használatára, amely eleget tesz a következő műszaki jellemzőknek.
  Névleges kimenő teljesítmény: 24 V / 2,1–10,0 A, Maximális kimenő teljesítmény: 240 VA vagy kevesebb

• Bluetooth modell

  Ügyeljen arra, hogy a kijelölt AC adapter V használja (M344A modell). Ha nem megfelelő tápforráshoz csatlakoztatja, az eszköz megsérülhet, kigyulladhat vagy áramütést okozhat.

1. Ha a fedél rajta van a készüléken, távolítsa el.
   A hátsó és alsó fedél eltávolítása

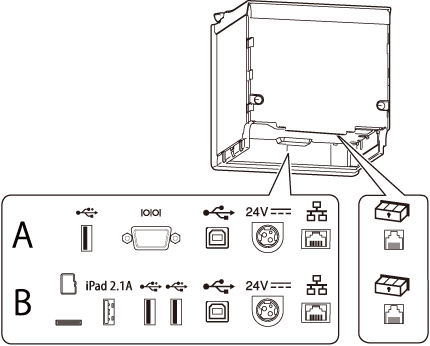

2. Csatlakoztassa a hálózati adaptert és az interfészkábelt a nyomtató alján lévő csatlakozókba.

Itt találhat információkat a csatlakozók típusáról: Csatlakozók.

A: Soros modell

B: Bluetooth modell


Megjegyzés:

• A külön megvásárolható, vezeték nélküli LAN-eszköz használata esetén csatlakoztassa a készüléket az USB-csatlakozóhoz („A” típusú).

• A külön megvásárolható kijelző (DM-D30) használata esetén csatlakoztassa az USB-kábelt az USB-csatlakozóhoz („A” típusú).

3. Helyezze vissza a fedelet.
   A papír kiadási pozíciója a fedelek illesztési pozíciójától függően változik.
   A hátsó és alsó fedél felhelyezése

4. Csatlakoztassa a csatlakozókábelt az eszközéhez, például egy táblagéphez vagy számítógéphez.

5. Csatlakoztassa a tápkábel dugaszát egy konnektorba.

FIGYELMEZTETÉS:

• Soha ne csatlakoztassa a tápkábel dugaszát olyan aljzatba, amely nem felel meg a hálózati adapter bemeneti feszültségének. Ellenkező esetben a nyomtató meghibásodhat.

• Hiba esetén azonnal kapcsolja ki a nyomtatót, és húzza ki a tápkábelt az aljzatból.
