Коннекторлар

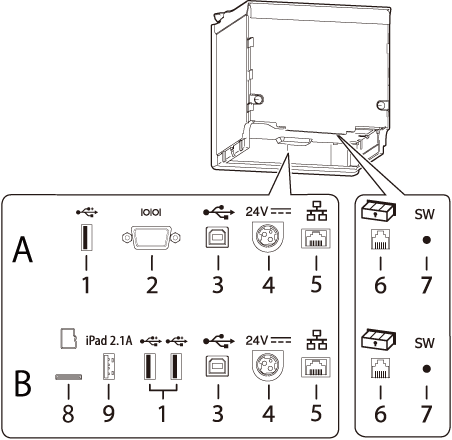

Коннекторлар принтердің артқы жағында орналасқан.
Интерфейстердің түрлері мен коннекторлардың саны принтер үлгісіне байланысты өзгешеленеді.
Принтер интерфейстерінің тізімі
A: Сериялық порт интерфейсі бар үлгі
B: Bluetooth үлгісі
|
1 |
USB коннекторы (Type-A) USB коннекторының түсі: қара |
Сымсыз LAN құрылғысы, клиент дисплейі немесе қол сканері сияқты сыртқы құрылғыны жалғауға арналған. |
|
2 |
Сериялық коннектор |
RS-232C кабелін қосады. |
|
3 |
USB коннекторы (Type-B) |
Компьютерлерді жалғау үшін USB кабелін жалғайды. |
|
4 |
Қуат көзінің коннекторы |
Айнымалы ток адаптеріне арналған тұрақты ток кабелін жалғаңыз. |
|
5 |
Ethernet қосқышы |
10BASE-T/100BASE-TX LAN кабелін жалғайды. |
|
6 |
Сырғытпалы жәшік коннекторы |
Ақша жәшігіне арналған модульдік кабельді жалғайды. |
|
7 |
Күй парағы түймесі |
Бұл түймені интерфейстердегі күй парағын басып шығару немесе интерфейстердегі параметрлерді іске қосу үшін пайдаланыңыз. |
|
8 |
microSD карта слоты |
Арнайы мақсатқа арналған және оны күнделікті пайдалану мүмкін емес. Толық мәліметтер алу үшін білікті қызмет көрсетуші маманға хабарласыңыз. |
|
9 |
USB коннекторы (USB-A - Құрылғыны зарядтау) USB коннекторының түсі: ақ |
Планшетті жалғау үшін USB кабелін жалғайды. Егер планшет iOS құрылғысы болып табылса және принтер желіге қосылған болса, интернетке Lightning-USB кабелі арқылы кіруге болады. |
НАЗАР АУДАРЫҢЫЗ:-
Қосымша сымсыз LAN құрылғысы, клиент дисплейі немесе қол сканері сияқты сыртқы құрылғыны жалғаған кезде оны USB коннекторы (Type-A) арқылы жалғаңыз.
-
Bluetooth үлгісі
Сымсыз LAN құрылғысын принтерге тікелей қосу кезінде, құрылғының принтер қабымен жанасуын болдырмау үшін оны Type-A USB (қара коннектор) коннекторына қосыңыз.
-
Планшет USB коннекторына (USB-A - Құрылғыны зарядтау) қосылған кезде, принтердің Bluetooth функциясы өшіріледі. Bluetooth функциясын планшеттің коннекторға қосулы күйінде пайдалану үшін USB дерек алмасуын өшіріңіз. Толық мәліметтерді Technical Reference Guide нұсқаулығынан қараңыз.
