Į viršų > Dalių pavadinimai > Jungtys

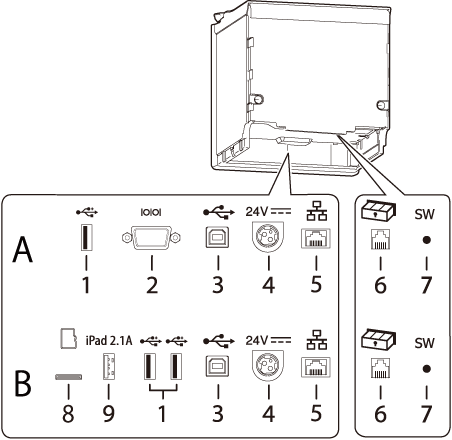

Jungtys
Jungtys yra spausdintuvo galinėje pusėje.
Sąsajos tipai ir jungčių skaičius skiriasi, tai priklauso nuo spausdintuvo modelio.
Spausdintuvo sąsajų sąrašas
A: Nuoseklusis modelis
B: Bluetooth modelis
|
1 |
USB jungtis (A tipo) USB jungties spalva: juoda |
Skirta išoriniam įrenginiui, pavyzdžiui, belaidžiam LAN įrenginiui, vartotojo ekranui arba rankiniam skaitytuvui, prijungti. |
|
2 |
Nuoseklioji jungtis |
Ji skirta RS-232C kabeliui prijungti. |
|
3 |
USB jungtis (B tipo) |
Ji skirta USB kabeliui prie kompiuterių prijungti. |
|
4 |
Maitinimo jungtis |
Ji skirta kintamosios srovės adapterio NS kabeliui prijungti. |
|
5 |
Eterneto jungtis |
Ji skirta 10BASE-T/100BASE-TX LAN kabeliui prijungti. |
|
6 |
Stalčiaus stūmiklio jungtis |
Ji skirta kasos aparato stalčiaus moduliniam kabeliui prijungti. |
|
7 |
Būsenos lentelės mygtukas |
Naudokite šį mygtuką, norėdami išspausdinti sąsajų būsenos lapą arba inicijuosi sąsajų nustatymus. |
|
8 |
microSD kortelės lizdas |
Specialios paskirties, jo negalima naudoti kasdien. Dėl papildomos informacijos kreipkitės į kvalifikuotą aptarnavimo specialistą. |
|
9 |
USB jungtis (USB-A – įrenginiui įkrauti) USB jungties spalva: balta |
Ji skirta USB kabeliui prie planšetinio kompiuterio prijungti. Jeigu planšetinis kompiuteris yra iOS įrenginys ir spausdintuvas yra prijungtas prie tinklo, prieiga prie interneto galima per Lightning USB kabeliu. |
DĖMESIO:-
Kai jungiate išorinį įrenginį, pavyzdžiui, pasirenkamą belaidį LAN įrenginį, vartotojo ekraną arba rankinį skaitytuvą, junkite per USB jungtį (A tipo).
-
Bluetooth modelis
Kai įjungiate belaidį LAN įrenginį tiesiai prie spausdintuvo, junkite jį prie A tipo USB jungties (juodos jungties), kad įrenginys neliestų spausdintuvo korpuso.
-
Kai planšetinis kompiuteris prijungtas prie USB jungties (USB-A – įrenginiui krauti), spausdintuvo Bluetooth funkcija yra išjungta. Norėdami naudoti Bluetooth funkciją planšetinį kompiuterį prijungę prie jungties, išjunkite USB duomenų ryšį. Papildomos informacijos rasite Technical Reference Guide.
