Поврзување на каблите

Поврзете го AC-адаптерот и кабелот за интерфејс со приклучоците.

ПРЕДУПРЕДУВАЊЕ:

• Сериски модел

  Погрижете се да користите извор за напојување кој ги исполнува безбедносните стандарди со следниве спецификации.
  Номинална излезна моќност: 24V/2,1 - 10,0A, Максимална излезна моќност: 240VA или помалку

• Модел на Bluetooth

  Погрижете се да го користите назначениот AC adapter V (модел: M344A). Поврзувањето на неправилен извор на напојување може да доведе до оштетување на опремата, пожар или струен удар.

1. Отстранете го капакот ако е поставен.
   Вадење на капаците (заден и долен)

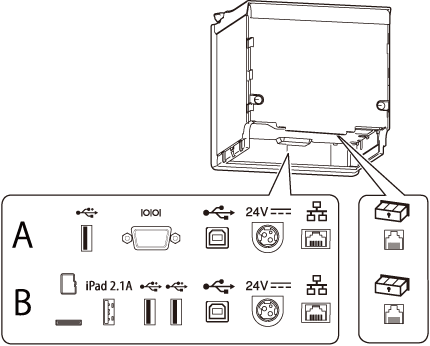

2. Поврзете го AC-адаптерот и кабелот за интерфејс со приклучоците на дното од печатачот.

За информации за тоа кој приклучок е од каков тип, погледнете во Приклучоци.

A: Сериски модел

B: Модел на Bluetooth


Забелешка:

• Кога го користите изборниот уред за безжична LAN мрежа, поврзете го уредот со УСБ приклучокот (тип-A).

• Кога го користите изборниот дисплеј за потрошувачи (DM-D30), поврзете го УСБ кабелот со УСБ приклучокот (тип-A).

3. Повторно поставете го капакот.
   Во зависност од положбите на прикачување на капаците, се менува положбата за излез на хартијата.
   Прикачување на капаците (заден и долен)

4. Поврзете го кабелот за интерфејс со Вашиот уред, како на пример таблет или компјутер.

5. Поврзете го приклучокот на AC-кабелот со штекер.

ПРЕДУПРЕДУВАЊЕ:

• Никогаш не вметнувајте го приклучокот на AC-кабелот во штекер кој не го исполнува влезниот напон на AC-адаптерот. Со тоа може да го оштетите печатачот.

• Доколку некогаш настане проблем, веднаш исклучете го печатачот и извадете го приклучокот на AC-кабелот од штекерот.
