Topp > Delenavn > Kontakter

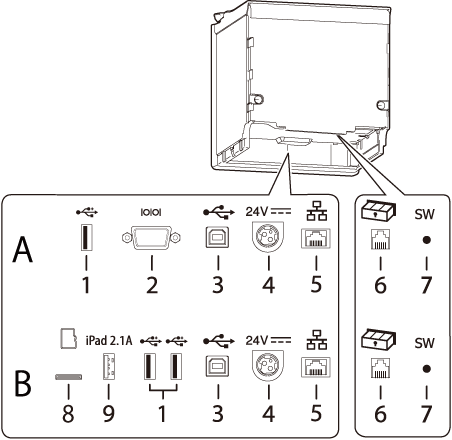

Kontakter
Kontaktene er plassert på baksiden av skriveren.
Typer grensesnitt og antall kontakter varierer avhengig av skrivermodell.
Liste over skrivergrensesnitt
A: Seriell modell
B: Bluetooth-modell
|
1 |
USB-kontakt (type A) Farge på USB-kontakt: svart |
Brukes til å koble til en tilbehørsenhet, for eksempel enhet for trådløst LAN, kundedisplay eller håndholdt scanner. |
|
2 |
Seriell kontakt |
Kobles til RS-232C-kabelen. |
|
3 |
USB-kontakt (type B) |
Kobler til en USB-kabel for tilkobling til datamaskiner. |
|
4 |
Strømkontakt |
Kobler likestrømkabelen til vekselstrømadapteren. |
|
5 |
Ethernet-kontakt |
Kobler til 10BASE-T/100BASE-TX LAN-kabelen. |
|
6 |
Utsparkingskontakt |
Kobler til modulærkabelen for kasseskuffen. |
|
7 |
Statusark-knapp |
Bruk denne knappen til å skrive ut et ark med grensesnittstatus eller initialisere grensesnittinnstillinger. |
|
8 |
microSD-kortspor |
Beregnet på et spesielt formål og kan ikke brukes til daglig bruk. Ta kontakt med kvalifisert servicepersonell for å få mer informasjon. |
|
9 |
USB-kontakt (USB-A – lading av enhet) Farge på USB-kontakt: hvit |
Kobler til en USB-kabel for tilkobling til et nettbrett. Hvis nettbrettet er en iOS-enhet, og skriveren er koblet til et nettverk, kan du få tilgang til Internett via en Lightning-til-USB-kabel. |
FORSIKTIG:-
Når du kobler til en tilbehørsenhet, for eksempel enhet for trådløst LAN, kundedisplay eller håndholdt scanner, kobler du til dette med USB-kontakten (type A).
-
Bluetooth-modell
Når du kobler til en trådløs LAN-enhet direkte til skriveren, kobler du den til USB-kontakten av type A (den svarte kontakten) for å forhindre at enheten kommer i kontakt med skriverkabinettet.
-
Når et nettbrett er tilkoblet USB-kontakten (USB-A – lading av enhet), er Bluetooth-funksjonen på skriveren deaktivert. Hvis du vil bruke Bluetooth-funksjonen mens nettbrettet er koblet til kontakten, må du deaktivere USB-datakommunikasjonen. Du finner mer informasjon i Technical Reference Guide.
