Do góry > Nazwy części > Złącza
Złącza

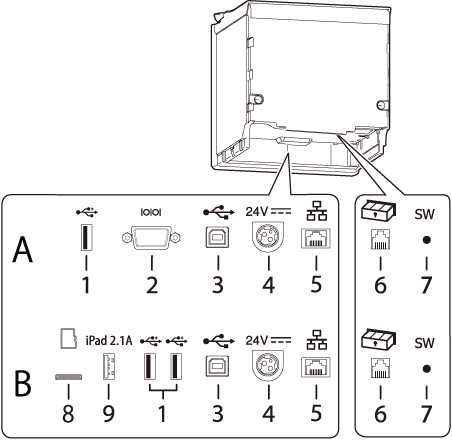

Złącza znajdują się na tylnej ścianie obudowy drukarki.
Dostępne rodzaje interfejsów i liczba złączy mogą różnić się w zależności od modelu drukarki.
Lista interfejsów drukarki
A: Model seryjny
B: Model Bluetooth
|
1 |
Złącze USB (typu A) Kolor złącza USB: czarne |
Służy do podłączenia urządzenia peryferyjnego takiego jak moduł sieci bezprzewodowej LAN, wyświetlacz klienta lub skaner ręczny. |
|
2 |
Złącze seryjne |
Służy do podłączania przewodu RS-232C. |
|
3 |
Złącze USB (typu B) |
Umożliwia podłączenie kabla USB w celu podłączenia do komputerów. |
|
4 |
Złącze zasilania |
Służy do podłączania przewodu prądu stałego zasilacza sieciowego. |
|
5 |
Złącze sieciowe Ethernet |
Służy do podłączania przewodu sieciowego LAN 10BASE-T/100BASE-TX. |
|
6 |
Złącze DK |
Służy do podłączania przewodu modułowego dla szuflady kasy. |
|
7 |
Przycisk karty statusu |
Używaj tego przycisku, aby wydrukować kartę statusu dla złączy lub zainicjować ustawienia dla złączy. |
|
8 |
Gniazdo kart microSD |
Służy do celów specjalnych i nie jest przeznaczone do użytku na co dzień. W celu uzyskania szczegółowych informacji należy skontaktować się z wykwalifikowanym przedstawicielem serwisu. |
|
9 |
Złącze USB (USB typu A do ładowania urządzenia) Kolor złącza USB: białe |
Umożliwia podłączenie kabla USB w celu podłączenia do tabletu. Jeśli tablet jest urządzeniem z systemem iOS, a drukarka jest podłączona do sieci, możliwy jest dostęp do Internetu za pośrednictwem przewodu ze złącza Lightning na USB. |
PRZESTROGA:-
Podłączając urządzenie peryferyjne, takie jak opcjonalny moduł sieci bezprzewodowej LAN, wyświetlacz klienta lub skaner ręczny, należy używać złącza USB (typu A).
-
Model Bluetooth
Podłączając moduł sieci bezprzewodowej LAN bezpośrednio do drukarki, należy podłączyć go do złącza USB typu A (złącze czarne), aby moduł nie stykał się z obudową drukarki.
-
Kiedy do złącza USB (USB typu A do ładowania urządzenia) podłączony jest tablet, funkcja Bluetooth drukarki jest niedostępna. W celu użycia interfejsu Bluetooth równolegle z podłączonym do złącza tabletem, należy wyłączyć funkcję transmisji danych przez złącze USB. Więcej informacji zawiera podręcznik Technical Reference Guide.
