Início > Nomes das peças > Conectores
Conectores

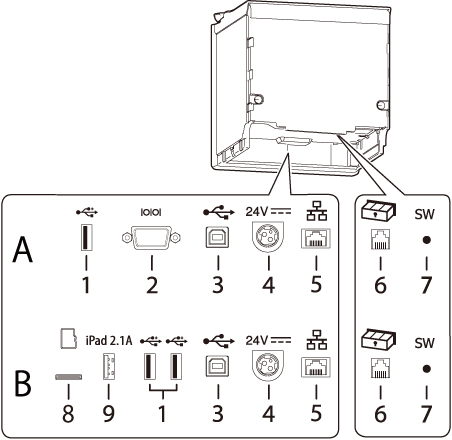

Os conectores estão posicionados na parte posterior da impressora.
Os tipos de interface e o número de conectores variam de acordo com o modelo da impressora.
Lista de interfaces para impressora
A: Modelo série
B: Modelo Bluetooth
|
1 |
Conector USB (Tipo-A) Cor do conector USB: preto |
Para ligação de um dispositivo periférico, como uma unidade LAN sem fios, um visor de cliente ou um leitor portátil. |
|
2 |
Conector série |
Permite ligar o cabo RS-232C. |
|
3 |
Conector USB (Tipo B) |
Liga o cabo USB para ligação a computadores. |
|
4 |
Conector da fonte de alimentação |
Liga o cabo CC ao transformador CA. |
|
5 |
Conector Ethernet |
Liga o cabo LAN 10BASE-T/100BASE-TX. |
|
6 |
Conector para retirar a gaveta |
Liga o cabo modular à gaveta do dinheiro. |
|
7 |
Botão de folha de estado |
Utilize este botão para imprimir uma folha de estado das interfaces ou para repor as definições das interfaces. |
|
8 |
Ranhura para cartões microSD |
Para fins específicos e não pode ser utilizado diariamente. Para obter mais detalhes, contacte um técnico de assistência qualificado. |
|
9 |
Conector USB (USB-A - Carregamento do dispositivo) Cor do conector USB: branco |
Liga um cabo USB para ligação a um tablet PC. Se o tablet for um dispositivo iOS, e a impressora estiver ligada a uma rede, o acesso à Internet é possível através de um cabo Lightning to USB Cable. |
ADVERTÊNCIA:-
Quando pretender ligar um dispositivo periférico, como uma unidade LAN sem fios opcional, um visor de cliente ou um leitor portátil, ligue-o utilizando o conector USB (Tipo-A).
-
Modelo Bluetooth
Quando pretender ligar uma unidade LAN sem fios directamente à impressora, ligue-a ao conector USB Tipo-A (conector preto) para evitar que a unidade entre em contacto com o exterior da impressora.
-
Quando um tablet PC é ligado ao conector USB (USB-A - Carregamento do dispositivo), a função Bluetooth da impressora é desactivada. Para utilizar a função Bluetooth mantendo o tablet PC ligado ao conector, desactive a comunicação de dados USB. Para obter mais detalhes, consulte o Technical Reference Guide.
