Conectori

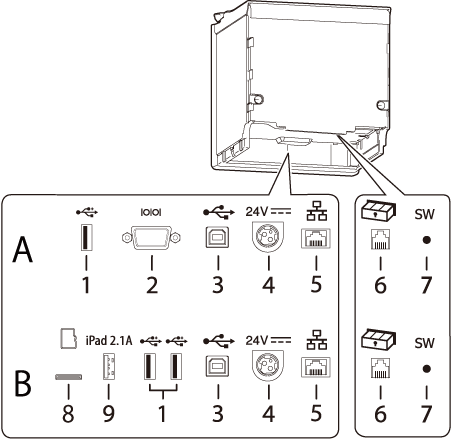

Conectorii se află în partea din spate a imprimantei.
Tipurile de interfață și numărul de conectori variază în funcție de modelul de imprimantă.
Lista interfețelor imprimantei
A: Model cu port serial
B: Model cu Bluetooth
|
1 |
Conector USB (tip A) Culoarea conectorului USB: negru |
Pentru a conecta un dispozitiv periferic cum ar fi o unitate LAN fără fir, un afișaj pentru client sau un scaner portabil. |
|
2 |
Conector serial |
Conectează cablul RS-232C. |
|
3 |
Conector USB (tip B) |
Conectează cablul USB destinat conectării computerelor. |
|
4 |
Conector sursă de alimentare |
Permite conectarea cablului de c.c. la adaptorul de c.a. |
|
5 |
Conector Ethernet |
Permite conectarea cablului LAN 10BASE-T/100BASE-TX. |
|
6 |
Conector mecanism deschidere sertar |
Permite conectarea cablului modular al sertarului de numerar. |
|
7 |
Butonul Foaie de stare |
Utilizați acest buton pentru a tipări o foaie cu privire la starea interfețelor sau pentru a inițializa setările interfețelor. |
|
8 |
Fantă de card microSD |
Pentru un scop special, nu se poate utiliza în scopuri cotidiene. Pentru mai multe detalii, contactați personalul de service calificat. |
|
9 |
Conector USB (USB-A – Încărcarea dispozitivului) Culoarea conectorului USB: alb |
Conectează un cablu USB destinat conectării unei tablete. Dacă tableta este un dispozitiv cu iOS și imprimanta este conectată la o rețea, accesul la internet este disponibil prin intermediul unui cablu Lightning - USB. |
ATENȚIE:-
Atunci când conectați un dispozitiv periferic opțional cum ar fi o unitate LAN fără fir, un afișaj pentru client sau un scaner portabil, conectați-l utilizând conectorul USB (tip A).
-
Model cu Bluetooth
Atunci când conectați o unitate LAN fără fir direct la imprimantă, conectați-o la conectorul USB de tip A (conectorul negru) pentru a evita ca unitatea să intre în contact cu carcasa imprimantei.
-
Atunci când o tabletă este conectată la conectorul USB (USB-A – Încărcarea dispozitivului), funcția Bluetooth a imprimantei este dezactivată. Pentru a utiliza funcția Bluetooth în timp ce tableta este conectată la conector, dezactivați comunicarea de date prin USB. Pentru mai multe detalii, consultați Technical Reference Guide.
