Vrh > Nazivi delova > Priključci
Priključci
Priključci se nalaze na zadnjoj strani štampača.
Vrste interfejsa i broj konektora razlikuju se u zavisnosti od modela štampača.

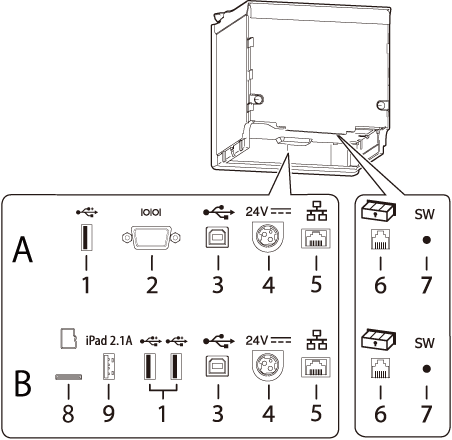

Lista interfejsa štampača
A: Model sa serijskim portovima
B: Model sa Bluetooth vezom
|
1 |
USB priključak (tip A) Boja USB priključka: crna |
Za povezivanje periferijskog uređaja poput bežične LAN jedinice, korisničkog ekrana ili ručnog skenera. |
|
2 |
Serijski priključak |
Povezuje RS-232C kabl. |
|
3 |
USB priključak (tip B) |
Povezuje USB kabl za povezivanje sa računarima. |
|
4 |
Priključak za napajanje |
Povezuje kabl za jednosmernu struju za adapter za naizmeničnu struju. |
|
5 |
Ethernet priključak |
Povezuje 10BASE-T/100BASE-TX LAN kabl. |
|
6 |
Priključak za otvaranje fioke |
Povezuje modularni kabl za blagajničku fioku. |
|
7 |
Dugme za statusni list |
Koristite ovo dugme za štampanje statusnog lista na interfejsima ili za pokretanje podešavanja na interfejsima. |
|
8 |
Otvor za mikro SD karticu |
Za posebnu namenu i ne može se koristiti za svakodnevnu upotrebu. Za više informacija, obratite se kvalifikovanom servisnom osoblju. |
|
9 |
USB priključak (USB-A - punjenje uređaja) Boja USB priključka: bela |
Povezuje USB kabl za povezivanje sa tablet računarom. Ako je tablet iOS uređaj, a štampač je povezan sa mrežom, pristup internetu je dostupan putem Lightning to USB kabla. |
OPREZ:-
Prilikom povezivanja periferijskog uređaja poput opcione bežične LAN jedinice, korisničkog ekrana ili ručnog skenera, koristite USB priključak (tip A).
-
Model sa Bluetooth vezom
Kada povezujete bežičnu LAN jedinicu direktno sa štampačem, povežite je na USB priključak tipa A (crni priključak) kako biste izbegli da jedinica dođe u kontakt sa kućištem štampača.
-
Kada je tablet računar povezan na USB priključak (USB-A - punjenje uređaja), Bluetooth funkcija štampača je onemogućena. Da biste koristili Bluetooth funkciju dok je tablet povezan na priključak, onemogućite USB razmenu podataka. Za više informacija pogledajte Technical Reference Guide.
