Bağlayıcılar

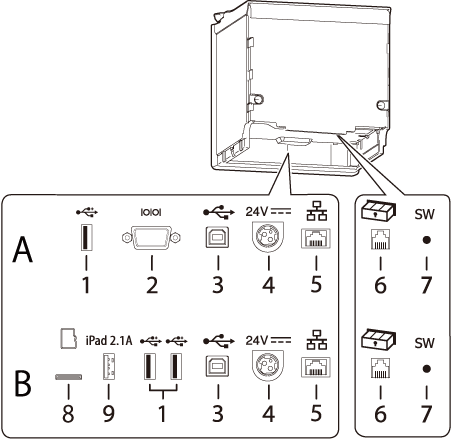

Bağlayıcılar yazıcının arka tarafında yer alır.
Arabirim türleri ve bağlayıcı sayısı yazıcı modeline göre değişir.
Yazıcı Arabirimleri Listesi
A: Seri modeli
B: Bluetooth modeli
|
1 |
USB bağlayıcı (Tip A) USB bağlayıcının rengi: siyah |
Kablosuz LAN ünitesi, müşteri ekranı veya el tipi tarayıcı gibi bir çevrebirim aygıtı bağlamak için. |
|
2 |
Seri bağlayıcı |
RS-232C kablosu bağlanır. |
|
3 |
USB bağlayıcı (Tip B) |
Bilgisayarlara bağlanma amacıyla USB kablosu bağlanır. |
|
4 |
Güç kaynağı bağlayıcı |
AC adaptörüne yönelik DC kablosu bağlanır. |
|
5 |
Ethernet bağlayıcı |
10BASE-T/100BASE-TX LAN kablosu bağlanır. |
|
6 |
Çekmece çıkartma bağlayıcı |
Para çekmecesine yönelik modüler kablo bağlanır. |
|
7 |
Durum sayfası düğmesi |
Arabirimlere yönelik bir durum sayfası yazdırmak veya arabirimlerdeki ayarları ilk durumlarına getirmek için bu düğmeyi kullanın. |
|
8 |
microSD kart yuvası |
Özel bir amaca yöneliktir ve günlük kullanım için kullanılamaz. Daha fazla bilgi için kalifiye servis personeline başvurun. |
|
9 |
USB bağlayıcı (USB-A - Cihaz Şarjı) USB bağlayıcının rengi: beyaz |
Tablet bilgisayara bağlanma amacıyla USB kablosu bağlanır. Tablet bir iOS aygıtıysa ve yazıcı bir ağa bağlıysa, Lightning - USB kablosuyla internete erişebilirsiniz. |
DİKKAT:-
İsteğe bağlı kablosuz LAN ünitesi, müşteri ekranı veya el tipi tarayıcı gibi bir çevrebirim aygıtı bağlarken, USB bağlayıcıyı (Tip A) kullanarak bağlayın.
-
Bluetooth modeli
Kablosuz LAN ünitesini doğrudan yazıcıya bağlarken, ünitenin yazıcı kasasıyla temas etmesini önlemek için Tip-A USB bağlayıcıya (siyah bağlayıcı) bağlayın.
-
USB bağlayıcıya (USB-A - Cihaz Şarjı) bir tablet bilgisayar bağlandığında, yazıcının Bluetooth işlevi devre dışı bırakılır. Tableti bağlayıcıya bağlı tutarak Bluetooth işlevini kullanmak için USB veri iletişimini devre dışı bırakın. Daha fazla ayrıntı için bkz. Technical Reference Guide.
