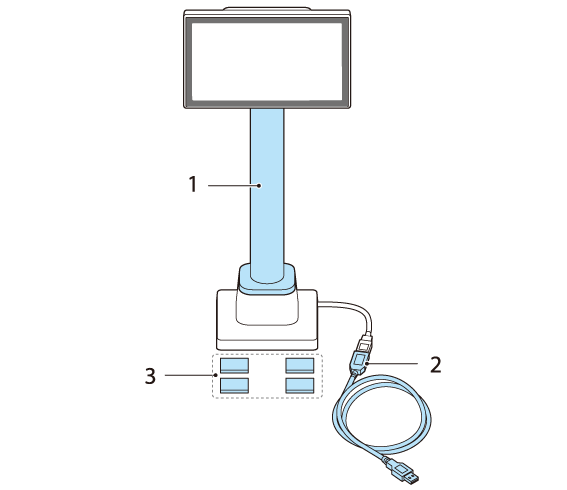

Toote EXTENSION POLE UNIT FOR DM-D70 (DP-70) kinnitamine

Valikulise komplekti, EXTENSION POLE UNIT FOR DM-D70 (DP-70), kinnitamiseks järgige all toodud protseduuri.

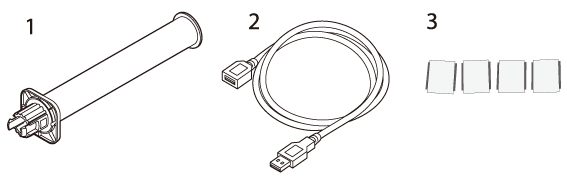

DP-70 pakendi sisu

1. Pikendustoru

2. USB pikenduskaabel

3. Kleepsud toote fikseerimiseks

1. Asetage toode ekraaniga allpool pehmele lapile või muule sarnasele.



2. Tõstke alust.



3. Suruge klapid sisse ja tõmmake alus välja.

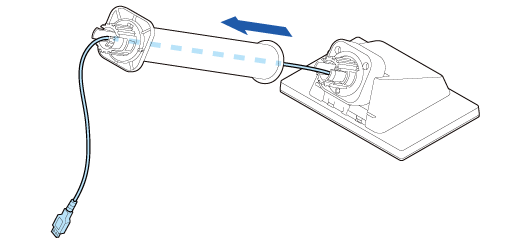

4. Viige USB-kaabel läbi pikendustoru.

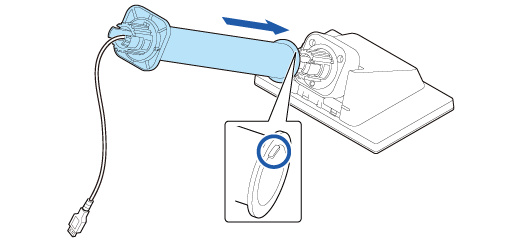

5. Kinnitage pikendustoru kuvari külge. Sisestage torul olev klapp kuvaril asuva soone sisse.

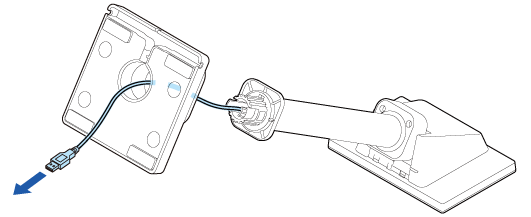

6. Viige USB-kaabel läbi aluse.

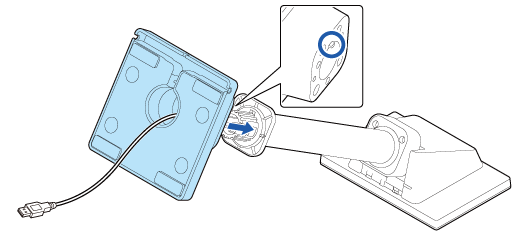

7. Kinnitage alus pikendustoru külge. Sisestage alusel olev klapp torul asuva soone sisse.

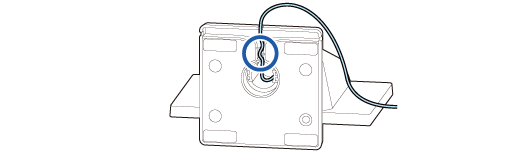

8. Kinnitage USB-kaabel soone sisse ja suunake kaabel nii, et see liiguks läbi ühe kolmest sälgust.

Sisestage kaabel soonde, et see korralikult kinnitada.

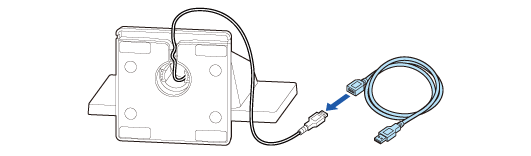

9. Ühendage vajaduse korral USB pikenduskaabel.

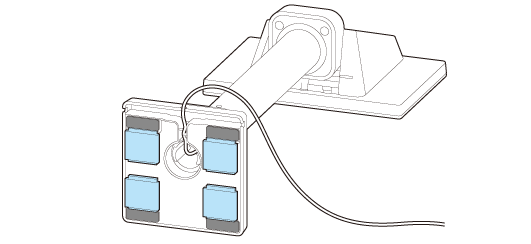

10. Kinnitage aluse all neli kleepsu.

Toote ümberkukkumise vältimiseks kasutage kleepse, et toode laua, kirjutuslaua vms külge kinnitada.
