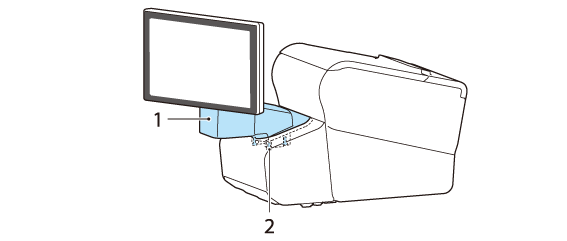

Valinnaisen sarjan CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71) kiinnittäminen

Kiinnitä valinnainen sarja CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71) seuraavien ohjeiden mukaisesti.

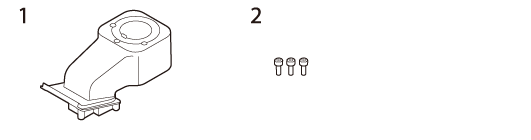

DP-71-pakkauksen sisältö

1. Kampitanko

2. Kolme ruuvia

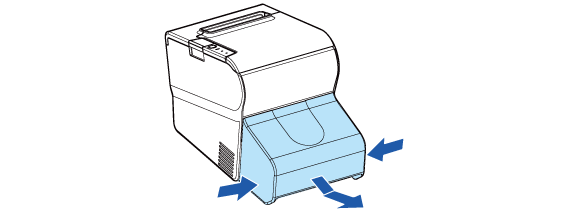

1. Irrota TM-T88VI-DT2-näytön liitinkansi.

Työnnä kannen molemmista alareunoista vapauttaaksesi koukut ja irrota kansi.

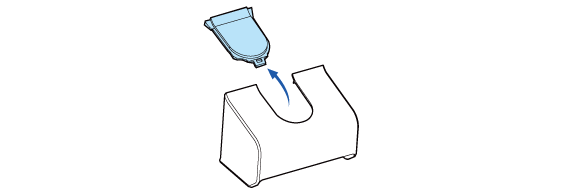

2. Irrota liittimen kannen U-muotoinen osa.

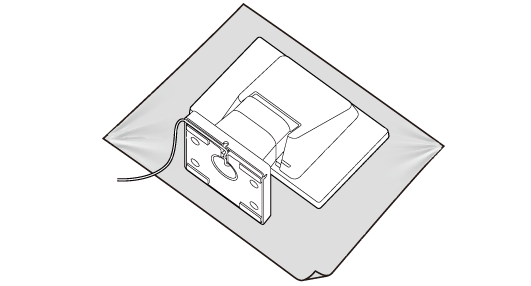

3. Aseta tuote näyttöpuoli alaspäin pehmeälle liinalle tai vastaavalle.



4. Nosta teline.



5. Työnnä liuskat sisään ja vedä teline ulos.



6. Vie USB-kaapeli kampitangon läpi.



7. Kiinnitä kampitanko näyttöön, kuten seuraavassa on kuvattu.



8. Kiinnitä USB-kaapeli kampitankoon.



9. Laita TM-T88VI-DT2 kyljelleen.

10. Vie USB-kaapeli TM-T88VI-DT2-näytön läpi.

11. Kiinnitä näyttö ja kampitanko kolmella ruuvilla.



12. Kiinnitä USB-kaapeli TM-T88VI-DT2-näytön liittimeen.

13. Kiinnitä liittimen kansi.
