Az EXTENSION POLE UNIT FOR DM-D70 (DP-70) illesztése

A külön kapható EXTENSION POLE UNIT FOR DM-D70 (DP-70) készlet illesztéséhez kövesse az alábbi eljárást.

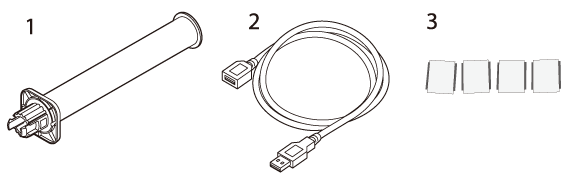

A DP-70 csomag tartalma

1. Hosszabbítórúd

2. USB-hosszabbítókábel

3. Matricák a termék rögzítéséhez

1. Helyezze a termék képernyőjét arccal lefelé puha ruhára vagy hasonló felületre.



2. Emelje fel az állványt.



3. Nyomja befelé a füleket, és húzza ki az állványt.



4. Vezesse el az USB-kábelt a hosszabbítórúdban.

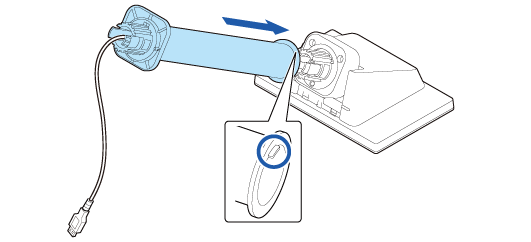

5. Illessze a hosszabbítórudat a kijelzőhöz. Illessze a rúd fülét a kijelző hornyába.

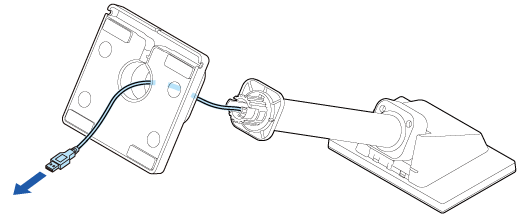

6. Vezesse el az USB-kábelt az állványban.

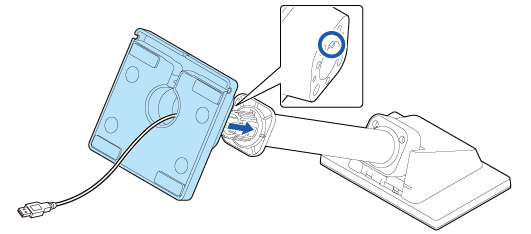

7. Illessze az állványt a hosszabbítórúdhoz. Illessze az állvány fülét a rúd hornyába.

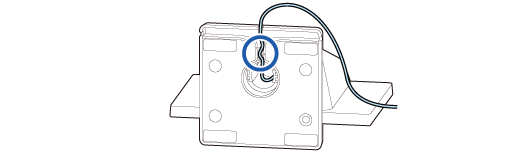

8. Az USB-kábel rögzítéséhez illessze a horonyba, majd vezesse el a kábelt úgy, hogy a három horony egyikén menjen keresztül.

A kábel megfelelő rögzítéséhez mindenképpen illessze a kábelt a horonyba.

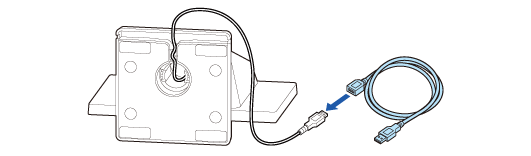

9. Szükség szerint csatlakoztassa az USB-hosszabbítókábelt.

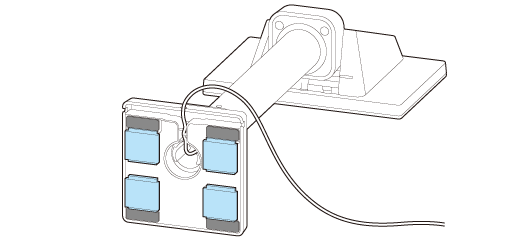

10. Illessze a négy matricát az állvány aljára.

A termék eldőlésének megakadályozásához a matricákkal rögzítheti a terméket egy asztalhoz vagy hasonló felülethez.
