CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71) tvirtinimas

Norėdami pritvirtinti pasirenkamą rinkinį CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71), vadovaukitės toliau pateiktais nurodymais.

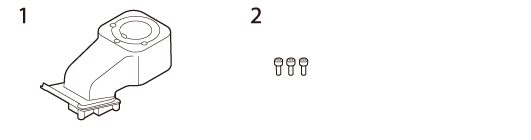

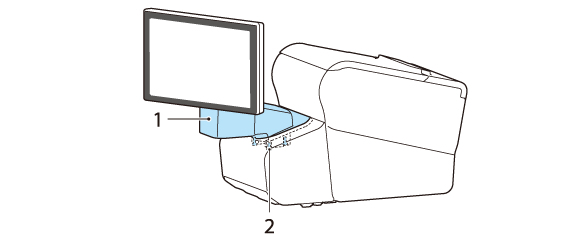

DP-71 pakuotės turinys

1. Rankenos kotas

2. Trys varžtai

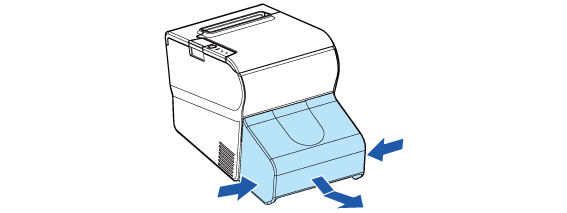

1. Nuimkite dangtį nuo „TM-T88VI-DT2“ jungties.

Abi dangčio apatines puses pastumkite į vidų, kad atkabintumėte kabliukus ir nuimtumėte dangtį.

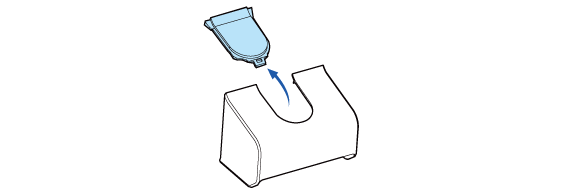

2. Nuimkite U formos dalį nuo jungties dangčio.



3. Padėkite gaminį ekrano puse žemyn ant minkštos šluostės ar panašaus daikto.

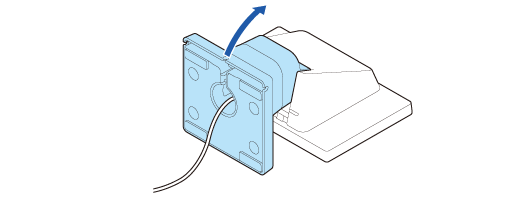

4. Pakelkite stovą.

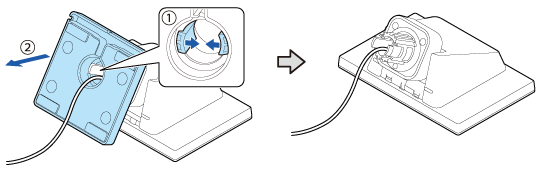

5. Įstumkite auseles į vidų ir ištraukite stovą.

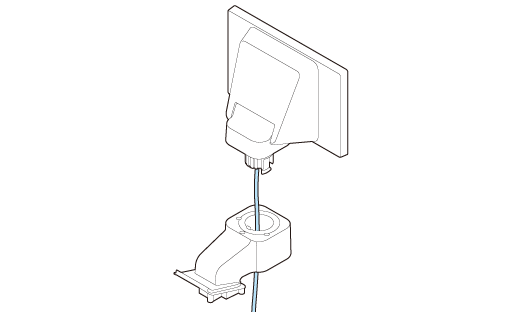

6. Prakiškite USB kabelį per rankenos kotą.

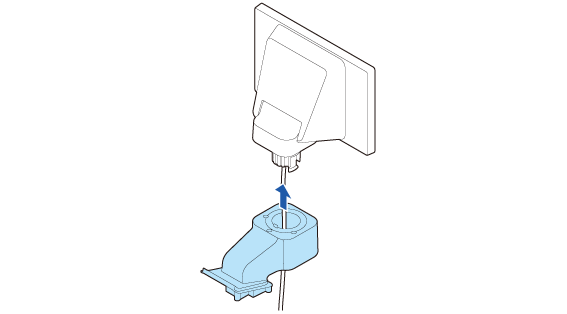

7. Pritvirtinkite rankenos kotą prie ekrano, kaip parodyta toliau.

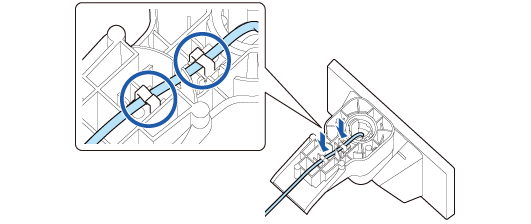

8. Pritvirtinkite USB kabelį prie rankenos koto.



9. Paguldykite „TM-T88VI-DT2“ ant šono.

10. Prakiškite USB kabelį per „TM-T88VI-DT2“.

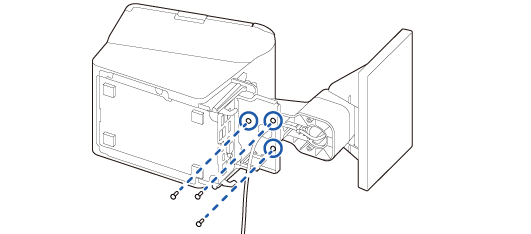

11. Pritvirtinkite ekraną ir rankenos kotą trimis varžtais.



12. USB kabelį prijunkite prie „TM-T88VI-DT2“ jungties.

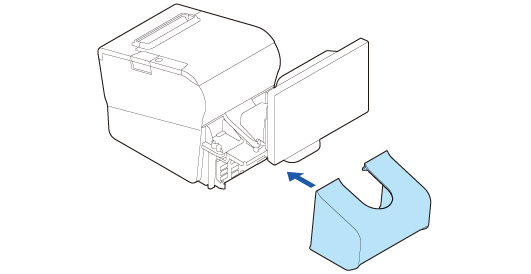

13. Pritvirtinkite jungties dangtį.
