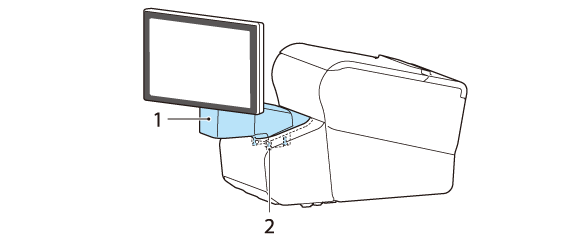

CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71) pievienošana

Lai pievienotu papildu komplektu CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71), veiciet tālāk norādītās darbības.

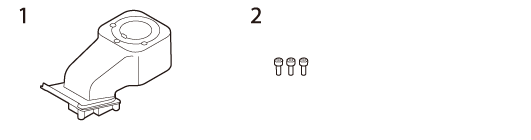

DP-71 komplekta saturs

1. Kāts ar kloķi

2. Trīs skrūves

1. Noņemiet TM-T88VI-DT2 savienotāja pārsegu.

Lai atbrīvotu āķus, spiediet abas pārsega apakšējās malas uz iekšpusi, un tad noņemiet pārsegu.

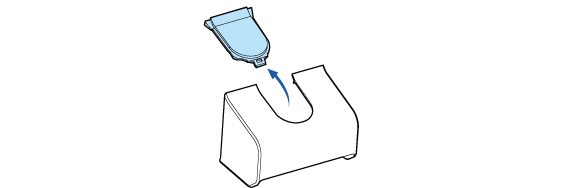

2. Noņemiet U formas detaļu no savienotāja pārsega.



3. Novietojiet izstrādājumu uz mīkstas drāniņas vai līdzīga materiāla ar ekrānu uz leju.



4. Paceliet statīvu.



5. Iespiediet izciļņus un izvelciet statīvu.



6. Izvelciet USB kabeli cauri kātam ar kloķi.



7. Piestipriniet displejam kātu ar kloķi, kā parādīts tālāk.



8. Piestipriniet USB kabeli kātam ar kloķi.



9. Novietojiet TM-T88VI-DT2 uz sāna.

10. Izvelciet USB kabeli cauri TM-T88VI-DT2.

11. Nofiksējiet displeju un kātu ar kloķi, izmantojot trīs skrūves.



12. Iespraudiet USB kabeli TM-T88VI-DT2 savienotājā.

13. Uzlieciet savienotāja pārsegu.
