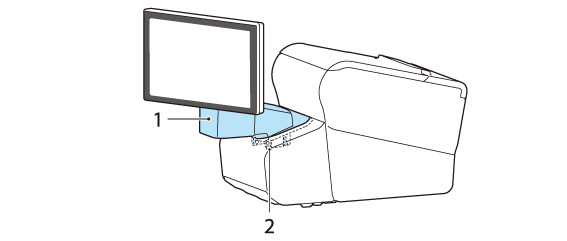

Montarea CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71)

Urmați procedura de mai jos pentru a monta kitul opțional, CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71).

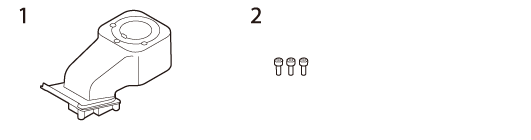

Conținutul pachetului DP-71

1. Bară cotită

2. Trei șuruburi

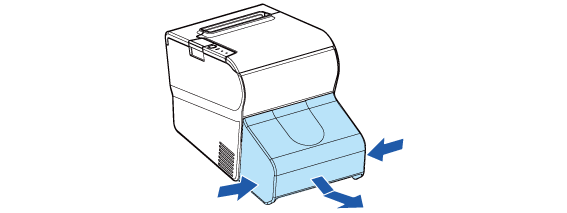

1. Scoateți capacul conectorului TM-T88VI-DT2.

Împingeți ambele laturi inferioare ale capacului în interior pentru a elibera cârligele și scoateți capacul.

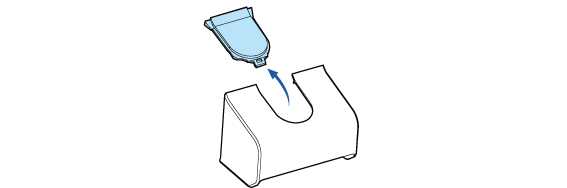

2. Scoateți partea în formă de U din capacul conectorului.

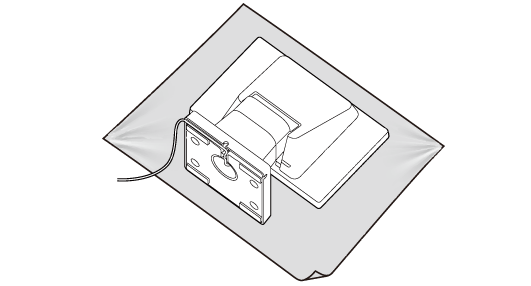

3. Poziționați produsul cu partea cu ecranul în jos, pe o cârpă moale sau pe un material asemănător.



4. Ridicați stativul.

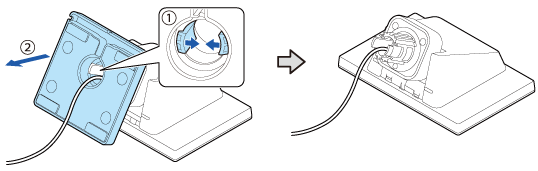

5. Împingeți protuberanțele în interior și scoateți stativul.



6. Treceți cablul USB prin bara cotită.

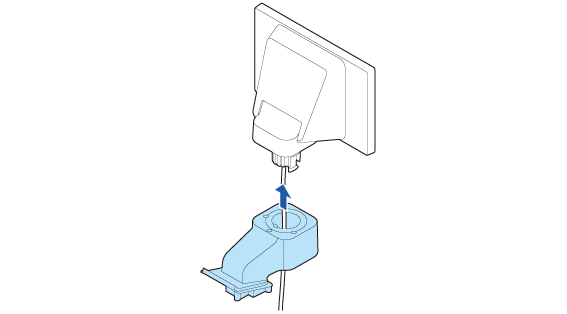

7. Atașați bara cotită la afișaj, astfel cum se arată mai jos.

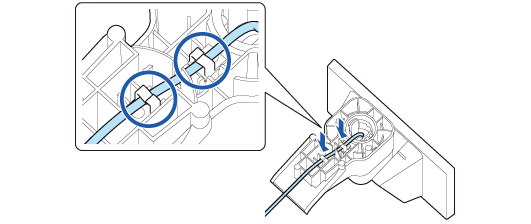

8. Fixați cablul USB la bara cotită.



9. Așezați TM-T88VI-DT2 pe partea sa laterală.

10. Treceți cablul USB prin TM-T88VI-DT2.

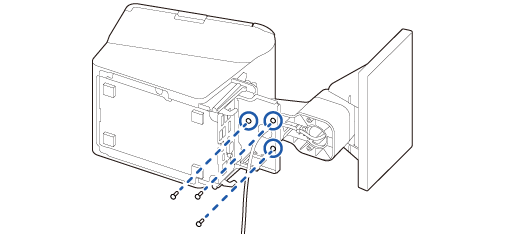

11. Fixați afișajul și bara cotită cu cele trei șuruburi.



12. Conectați cablul USB la conectorul de pe TM-T88VI-DT2.

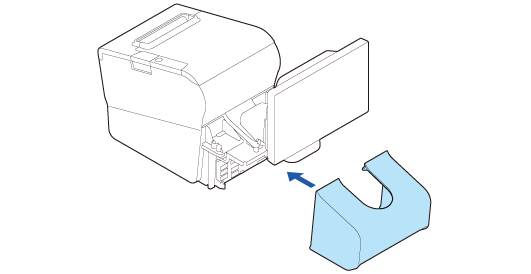

13. Atașați capacul conectorului.
