CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71) montajı

İsteğe bağlı kiti takmak için aşağıdaki prosedürü izleyin, CRANK POLE UNIT FOR TM-T88VI-DT2 (DP-71).

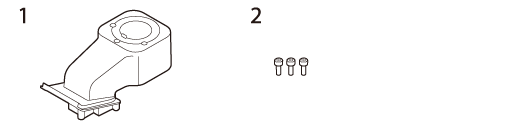

DP-71 paketinin içeriği

1. Dirsekli kol

2. Üç vida

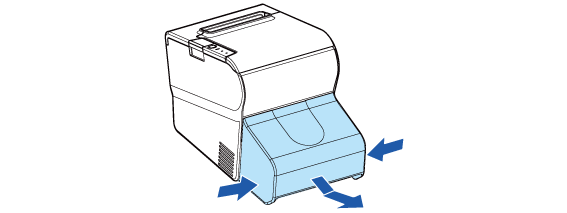

1. TM-T88VI-DT2'nin konektör kapağını çıkarın.

Kancaları ayırmak için kapağın her iki alt tarafını da içeri doğru itin ve kapağı çıkarın.

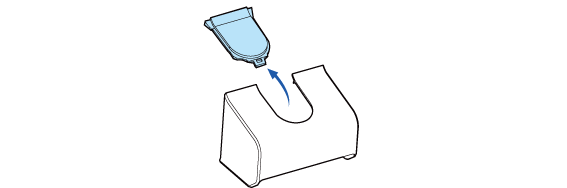

2. U şeklindeki parçayı konektör kapağından çıkarın.



3. Ürünü ekran tarafı aşağı gelecek şekilde yumuşak bir bez veya benzeri üzerine yerleştirin.



4. Standı yükseltin.

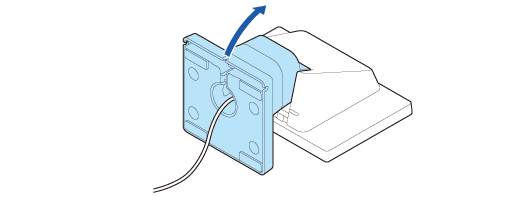

5. Tırnakları içeri doğru itin ve standı dışarı çekin.

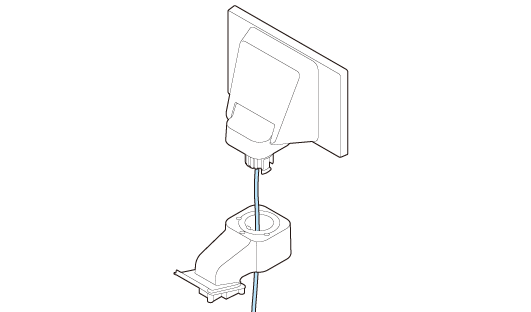

6. USB kablosunu dirsekli kolun içinden geçirin.



7. Dirsekli kolu aşağıda gösterildiği gibi ekrana takın.



8. USB kablosunu dirsekli kola sabitleyin.



9. TM-T88VI-DT2'yi yan tarafına yatırın.

10. USB kablosunu TM-T88VI-DT2'nin içinden geçirin.

11. Ekranı ve dirsekli kolu üç vidayla sabitleyin.



12. USB kablosunu TM-T88VI-DT2 üzerindeki konektöre bağlayın.

13. Konektör kapağını takın.
