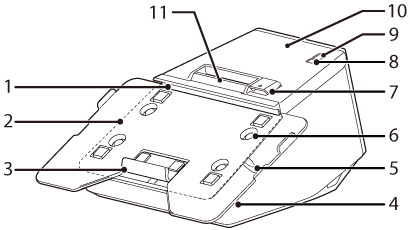

1

Tablettitietokoneen yläteline

Pitelee tablettitietokoneen yläosaa.

2

Tablettitietokonepöytä (vakio)

Aseta tablettitietokone tälle pöydälle.

3

Tablettitietokoneen alateline

Pitelee tablettitietokoneen alaosaa.

4

Suojausliitin

Tähän voi kytkeä varkaudenestovarusteen, kuten vaijerin. Tämä liitin löytyy tulostimen molemmilta puolilta.

5

Lukitusvipu

Kiinnitä tablettitietokone käyttämällä tätä vipua.

6

Ruuvi

Ruuvit ovat tablettitietokonepöydän kiinnittämiseen.

7

Kannen aukaisuvipu

Käytä tätä vipua paperirullan kannen avaamiseen.

8

Syöttöpainike

Syötä paperirullaa yksi rivi painamalla tätä painiketta kerran. Syötä paperirullaa jatkuvasti pitämällä tätä painiketta painettuna.

9

Virtakytkin

Tämä kytkee tulostimen virran päälle ja pois.

10

Paperirullan kansi

Avaa tämä kansi, kun asennat tai vaihdat paperirullan.

11

Paneelin LED-merkkivalo

Virran LED-merkkivalo: Syttyy, kun virta kytketään päälle.

Virheen LED-merkkivalo:
Päällä: Ilmaisee, että tulostus on tilapäisesti pois käytöstä virheen, kuten paperirullan puuttumisen tai paperirullan kannen auki jäämisen vuoksi.
Vilkkuu: Ilmaisee virheen, kuten virtakatkoksen. Poista tämän tyyppinen virhe kytkemällä tulostin pois päältä ja takaisin päälle.

Paperin LED-merkkivalo: Päällä ilmaisee paperin olevan lopussa.

Wi-Fi-verkon LED-merkkivalo:
Päällä: Ilmaisee, että tulostin on yhdistetty Wi-Fi-verkkoon.
Vilkkuu: Ilmaisee, että tiedonsiirto on tilapäisesti pois käytöstä, koska IP-osoitetta ei saatu tai muusta syystä.
Pois: Ilmaisee, että tulostinta ei ole yhdistetty Wi-Fi-verkkoon. Tämä LED-merkkivalo on myös pois päältä, kun tulostin on yhdistetty langalliseen LAN:iin.

Ethernetin LED-merkkivalo:
Päällä: Ilmaisee, että tulostin on yhdistetty Ethernetiin.
Vilkkuu: Ilmaisee, että tiedonsiirto on tilapäisesti pois käytöstä, koska IP-osoitetta ei saatu tai muusta syystä.
Pois: Ilmaisee, ettei tulostinta ole yhdistetty Ethernetiin. Tämä LED-merkkivalo on myös pois päältä, kun tulostin on yhdistetty Wi-Fi-verkkoon.

Bluetooth-yhteyden LED-merkkivalo:
Päällä: Ilmaisee, että tulostin on yhdistetty Bluetooth-yhteyden kautta.
Vilkkuu: Ilmaisee, että tulostin odottaa laiteparin muodostamista toisen laitteen kanssa.
Pois: Ilmaisee, että tulostinta ei ole yhdistetty Bluetooth-yhteyden kautta.
