Į viršų > Pasirenkamų gaminių naudojimas > OT-DM30SL (kliento ekranas)
OT-DM30SL (kliento ekranas)
OT-DM30SL yra specialus kliento ekranas, skirtas šiam TM-m30II-SL spausdintuvui. Šiame skyriuje apibūdinama, kaip įrengti ir naudoti OT-DM30SL.
Pastaba.OT-DM30SL ekrano funkcijos atitinka DM-D70. Informacijos apie ekrano funkcijas ieškokite DM-D70 naudotojo vadove.
https://support.epson.net/publist/bsredirect.php?code=m001340
OT-DM30SL tvirtinimas
Laikykitės tolesnės procedūros, norėdami pritvirtinti OT-DM30SL prie spausdintuvą.
-
Išjunkite spausdintuvą.
-
Atjunkite kintamosios srovės kabelį nuo elektros tinklo lizdo.
-
Padėkite spausdintuvą ant minkšto audeklo ar paminkštinimo.
-
Apverskite spausdintuvą.
-
Nuimkite apatinį dangtį.
-
Nuimkite šoninius dangčius.
-
Nuimkite galinį dangtį.
-
Pritvirtinkite OT-DM30SL, užfiksuodami jo kablį spausdintuve esančioje angoje, tada jį pritvirtinkite varžtais.
-
Prijunkite USB kabelį prie USB jungties, tada kabelio perteklių padėkite į OT-DM30SL esančią vietą.
-
Pritvirtinkite šoninius dangčius.
-
Pritvirtinkite apatinį dangtį.

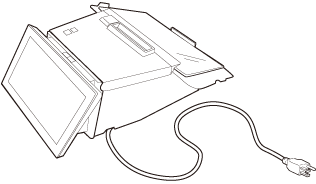

Dabar OT-DM30SL pritvirtintas prie spausdintuvo.
Ekrano ryškumo reguliavimas
Ekrano ryškumą galima reguliuoti spaudžiant ryškumo didinimo / mažinimo mygtukus. Galimi keturi ryškumo lygiai. Automatiškai yra nustatyta ryškiausia nuostata.
Išorinio korpuso valymas
Valydami kliento ekrano išorinį paviršių, būtinai prieš tai išjunkite spausdintuvą, tada sausa šluoste ar šiek tiek vandeniu sudrėkinta šluoste nuvalykite nešvarumus.
DĖMESIO!-
Niekada nevalykite gaminio alkoholiu, benzinu, skiedikliu ar kitokiais panašiais tirpikliais. Antraip galite pažeisti arba sugadinti iš plastiko ir gumos pagamintas dalis.
-
Per stipriai trindami skystųjų kristalų ekraną sausa šluoste, galite subraižyti paviršių.
Gaminio specifikacijos
|
Ekrano dydis |
7 coliai (800 x 480 pikselių) |
|
|
Ekrano tipas |
TFT skystakristalis ekranas (16,2 mln. spalvų) |
|
|
Energijos šaltinis |
Maitinimas per USB prievadą |
|
|
Vartojama srovė |
Eksploatavimo |
0,5 A (maks.) |
|
Temperatūra / drėgmė |
Eksploatavimo |
5 – 45 °C {41 – 113 °F}, 10 – 90 % SD, be kondensato |
|
Sandėliavimo |
–10 – 50 °C {14 – 122 °F}, 10 – 90 % SD, be kondensato |
|
|
Aukštis virš jūros lygio |
3000 m arba mažesnis |
|
|
Matmenys |
180 x 140 x 105 mm {7,1 x 5,5 x 4,1 col.} (P x G x A) |
|
|
Svoris |
Maždaug 0,58 kg {1,28 svar.} |
|
Pastaba.OT-DM30SL ekrano funkcijos atitinka DM-D70. Informacijos apie ekrano funkcijas ieškokite DM-D70 naudotojo vadove.
https://support.epson.net/publist/bsredirect.php?code=m001340
ĮSPĖJIMAS
Tai A klasės gaminys. Namų aplinkoje šis gaminys gali sukelti radijo trikdžius, dėl to naudotojui gali tekti imtis atitinkamų priemonių.
Naudojimo apribojimas
Kai šis gaminys yra naudojamas ten, kur reikia didelio patikimumo/saugos, pavyzdžiui, transportavimo prietaisams, susijusiems su oro, geležinkelių, jūrų, automobilių ir kt. transportu, nelaimių prevencijos įtaisams, įvairiems saugos įtaisams ir pan. arba funkciniams/tiksliesiems prietaisams ir kt., šiuo gaminiu turėtumėte naudotis tik apsvarstę veikimo patikimumo ir dizaino pertekliaus veiksnius, kad būtų išlaikytas saugumas ir bendras sistemos patikimumas. Kadangi šis gaminys nėra skirtas naudoti ten, kur reikia didelio patikimumo / saugos, pavyzdžiui, erdvėlaivių įrangai, pagrindinių komunikacijų įrangai, branduolinės energijos valdymo įrangai ar medicinos įrangai, susijusiai su tiesiogine medicinine priežiūra ir pan., nuspręskite patys dėl šio gaminio tinkamumo, atlikę išsamų įvertinimą.
