Topp > Bruke valgfrie produkter (tilleggsutstyr) > OT-DM30SL (kundedisplay)
OT-DM30SL (kundedisplay)
OT-DM30SL er et dedikert kundedisplay for denne TM-m30II-SL-skriveren. Dette avsnittet beskriver hvordan du installerer og bruker OT-DM30SL.
Merknad:Displayfunksjonene for OT-DM30SL er de samme som for DM-D70. Hvis du trenger informasjon om displayfunksjonene, kan du se brukermanualen til DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
Montere OT-DM30SL
Følg fremgangsmåten nedenfor for å montere OT-DM30SL på skriveren.
-
Slår skriveren av.
-
Koble vekselstrømkabelen fra strømuttaket.
-

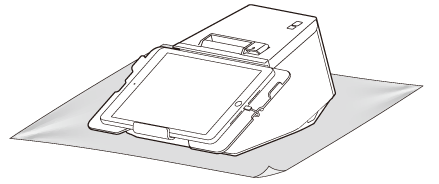

Plasser skriveren på en myk klut eller annet støtdempende materiale.
-

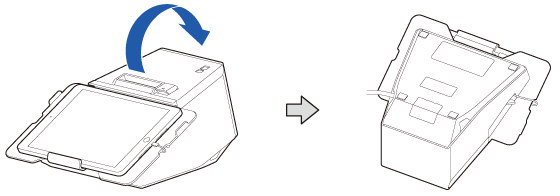

Snu på skriveren.
-

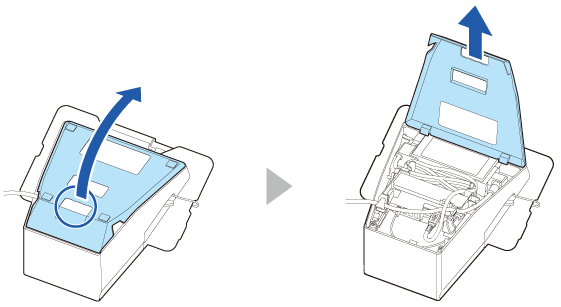

Fjern bunndekselet.
-
Fjern sidedekslene.
-
Fjern det bakre dekselet.
-
Fest OT-DM30SL ved å feste kroken på OT-DM30SL til hullet i skriveren, og fest deretter med skruene.
-
Koble USB-kabelen til USB-kontakten, og oppbevar kabelen i rommet inne i OT-DM30SL.
-
Fest sidedekslene.
-
Fest bunndekselet.

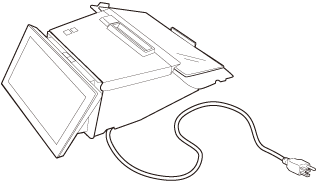

OT-DM30SL er nå montert på skriveren.
Justere lysstyrken på displayet
Du kan justere lysstyrken på displayet ved å trykke på knappene for lysstyrke opp/ned. Det er fire lysstyrkenivåer. Det er stilt inn på lyseste innstilling som standard.
Rengjøring av det ytre kabinettet
Når du rengjør den utvendige overflaten av kundedisplayet, må du sørge for å slå av skriveren på forhånd og deretter tørke av skitt med en tørr klut eller klut fuktet med litt vann.
FORSIKTIG:-
Rengjør aldri produktet med alkohol, bensin, tynner eller andre løsemidler. Dette kan skade eller ødelegge deler av plasten og gummien.
-
Hvis du tørker LCD-skjermen for hardt med en tørr klut, kan du lage riper i overflaten.
Produktspesifikasjoner
|
Displaystørrelse |
7 tommer (800 x 480 piksler) |
|
|
Display-type |
TFT LCD (16,2 millioner farger) |
|
|
Strømforsyning |
USB-strøm |
|
|
Forbruksspenning |
I drift |
0,5 A (maks.) |
|
Temperatur/fuktighet |
I drift |
5 til 45 °C {41 til 113 °F}, 10 til 90 % relativ luftfuktighet, uten kondens |
|
Oppbevaring |
-10 til 50 °C {14 til 122 °F}, 10 til 90 % relativ luftfuktighet, uten kondens |
|
|
Høydenivå |
3000 m eller mindre |
|
|
Mål |
180 x 140 x 105 mm {7,1 x 5,5 x 4,1"} (B x D x H) |
|
|
Vekt |
Ca. 0,58 kg {1,28 pund} |
|
Merknad:Displayfunksjonene for OT-DM30SL er de samme som for DM-D70. Hvis du trenger informasjon om displayfunksjonene, kan du se brukermanualen til DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
ADVARSEL
Dette er et klasse A-produkt. I et hjemmemiljø kan dette produktet forårsake radioforstyrrelser der brukeren må iverksette tilstrekkelige tiltak mot dette.
Restriksjoner ved bruk
Dersom dette produktet brukes til noe som krever høy pålitelighet/sikkerhet, f.eks. transportenheter knyttet til luftfart, jernbane, skipsfart, bil osv., skadeforebyggende innretninger, forskjellige sikkerhetsinnretninger osv. eller funksjons-presisjonsinnretninger osv., bør du kun bruke dette produktet etter at du har vurdert å inkludere automatiske sikkerhetsanordninger og redundans inn i designen for å opprettholde sikkerheten og den overordnede systempåliteligheten. Ettersom dette produktet ikke er ment for bruk til noe som krever ekstremt høy pålitelighet/sikkerhet, f.eks. romfartsutstyr, sentralt kommunikasjonsutstyr, kontrollutstyr for kjernekraft eller medisinsk utstyr knyttet til direkte medisinsk omsorg e.l., må du selv vurdere produktets egnethet nøye før du tar det i bruk.
