Oben > Teilenamen > Anschlüsse
Anschlüsse

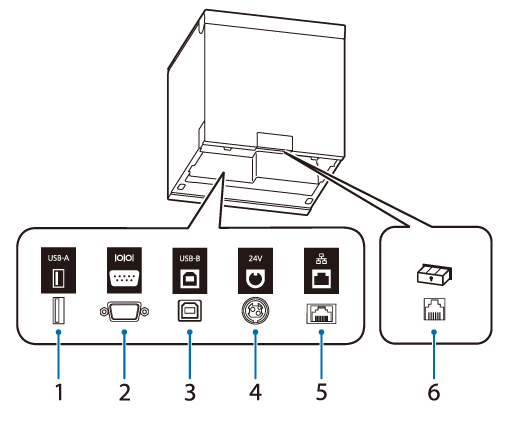

Die Anschlüsse befinden sich an der Rückseite des Druckers. Wenn Sie Schnittstellenkabel oder andere Kabel anschließen, entfernen Sie vor dem Anschließen die Abdeckungen des Druckers.
|
1 |
USB-A-Anschluss |
Für den Anschluss eines Peripheriegeräts, wie z. B. einer WLAN-Einheit, eines Kunden-Displays oder eines Handscanners. |
|
2 |
Serieller Anschluss |
Dient zum Anschluss des RS-232C-Kabels. |
|
3 |
USB-B-Anschluss |
Hier schließen Sie das USB-Kabel an, mit dem Computer angeschlossen werden. |
|
4 |
Stromversorgungsanschluss |
Hier schließen Sie das Gleichspannungskabel vom Netzteil an. |
|
5 |
Ethernet-Anschluss |
Dient zum Anschluss des LAN-Kabels. |
|
6 |
Anschluss für Schubladenauswurf |
Hier schließen Sie das modulare Kabel der Kassenlade an. |
