Conectores

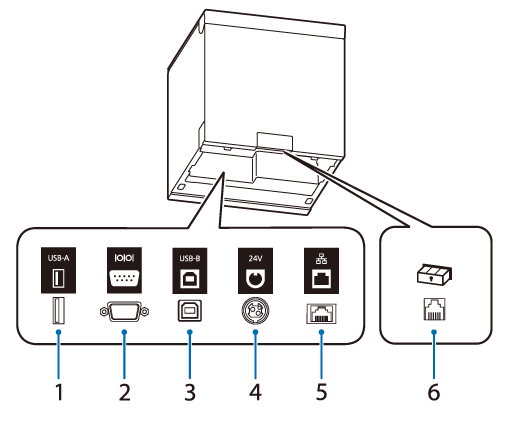

Los conectores se encuentran en la parte trasera de la impresora. Cuando conecte cables de interfaz u otros cables, retire las cubiertas de la impresora antes de conectarlos.
|
1 |
Conector USB-A |
Para conectar un dispositivo periférico, como una unidad LAN inalámbrica, una pantalla de cliente o un escáner de mano. |
|
2 |
Conector de serie |
Conecta el cable RS-232C. |
|
3 |
Conector USB-B |
Permite conectar el cable USB para conectar ordenadores. |
|
4 |
Conector de suministro eléctrico |
Conecta el cable de CC para el adaptador de CA. |
|
5 |
Conector Ethernet |
Conecta el cable LAN. |
|
6 |
Conector para apertura de caja |
Conecta el cable modular para la caja. |
