Haut > Noms des pièces > Connecteurs
Connecteurs

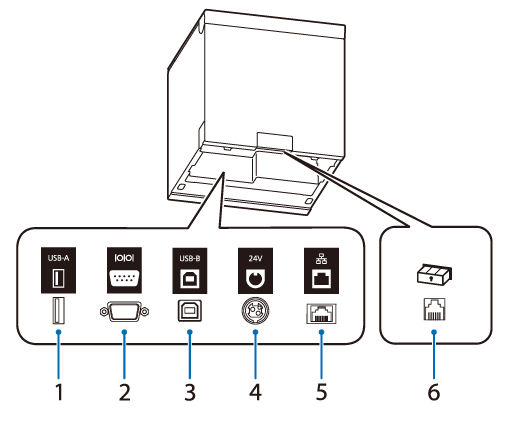

Les connecteurs sont situés sur la façade arrière de l’imprimante. Lors de la connexion de câbles d’interface ou d’autres câbles, retirez les couvercles de l’imprimante au préalable.
|
1 |
Connecteur USB-A |
Pour connecter un périphérique, tel qu’une unité de réseau local sans fil, un afficheur client ou un scanner portable. |
|
2 |
Connecteur série |
Se connecte au câble RS-232C. |
|
3 |
Connecteur USB-B |
Se connecte au câble USB pour la connexion aux ordinateurs. |
|
4 |
Connecteur d’alimentation électrique |
Pour brancher le câble CC de l'adaptateur secteur. |
|
5 |
Connecteur Ethernet |
Se connecte au câble LAN. |
|
6 |
Connecteur tiroir-caisse |
Se connecte au câble modulaire pour le tiroir-caisse. |
