Inizio > Componenti > Connettori
Connettori

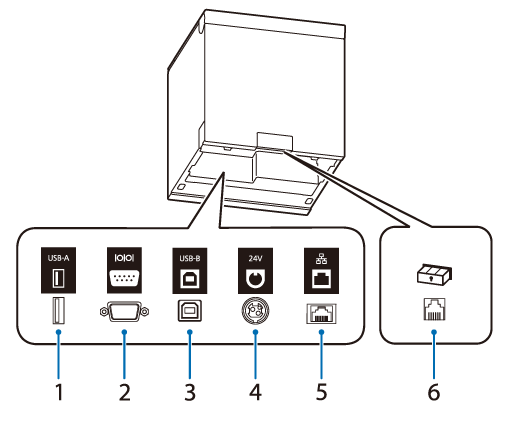

I connettori si trovano sul lato posteriore della stampante. Quando si collegano i cavi di interfaccia o altri cavi, rimuovere le coperture della stampante prima di effettuare il collegamento.
|
1 |
Connettore USB-A |
Per collegare una periferica, ad esempio un’unità LAN wireless, un display utente o uno scanner palmare. |
|
2 |
Connettore seriale |
Collega il cavo RS-232C. |
|
3 |
Connettore USB-B |
Collega il cavo USB per il collegamento ai computer. |
|
4 |
Connettore alimentazione |
Collega il cavo CC all’adattatore CA. |
|
5 |
Connettore Ethernet |
Collega il cavo LAN. |
|
6 |
Connettore di estrazione del cassetto |
Collegare il cavo modulare per il cassetto portadenaro. |
