Top > Namen van onderdelen > Aansluitingen
Aansluitingen

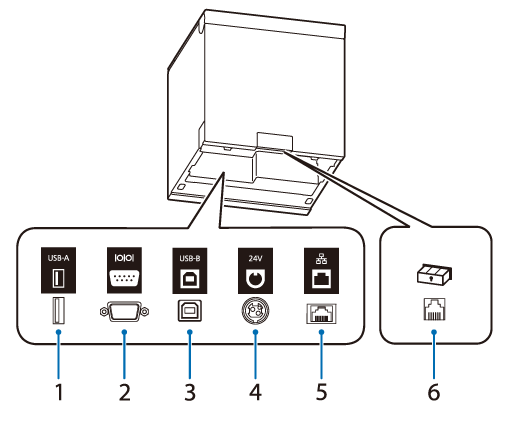

De aansluitingen bevinden zich aan de achterzijde van de printer. Wanneer u interfacekabels of andere kabels aansluit, de printerkleppen verwijderen voordat u begint met aansluiten.
|
1 |
USB-A-connector |
Voor het aansluiten van een randapparaat zoals een draadloze LAN-eenheid, een klantendisplay of een handscanner. |
|
2 |
Seriële connector |
Voor het aansluiten van de RS-232C-kabel. |
|
3 |
USB-B-connector |
Voor het aansluiten van de USB-kabel voor verbinding met een computer. |
|
4 |
Voedingsaansluiting |
Sluit de DC-kabel aan op de AC adapter. |
|
5 |
Ethernetconnector |
Sluit de LAN-kabel aan. |
|
6 |
Lade-uitstootconnector |
Sluit de modulaire kabel voor de kassalade aan. |
