Do góry > Nazwy części > Złącza

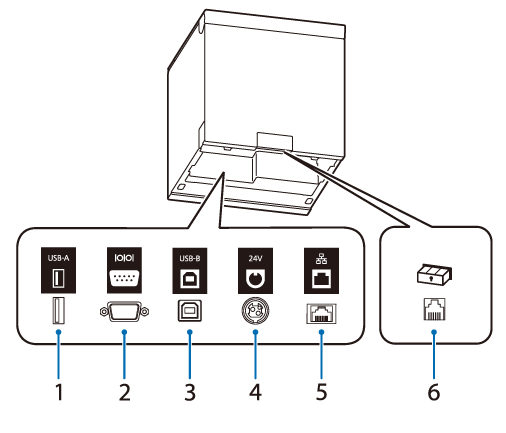

Złącza
Złącza znajdują się na tylnej ścianie obudowy drukarki. W przypadku podłączania przewodów połączeniowych lub innych należy uprzednio zdjąć pokrywy drukarki.
|
1 |
Złącze USB-A |
Służy do podłączenia urządzenia peryferyjnego, takiego jak moduł sieci bezprzewodowej LAN, wyświetlacz dla klienta lub skaner ręczny. |
|
2 |
Złącze szeregowe |
Służy do podłączania przewodu RS-232C. |
|
3 |
Złącze USB-B |
Umożliwia podłączenie przewodu USB w celu podłączenia do komputerów. |
|
4 |
Złącze zasilania |
Służy do podłączania przewodu prądu stałego zasilacza sieciowego. |
|
5 |
Złącze sieciowe Ethernet |
Służy do podłączania przewodu sieci LAN. |
|
6 |
Złącze Drawer Kick |
Służy do podłączania przewodu modułowego dla szuflady kasy. |
