Início > Nomes das peças > Conectores
Conectores

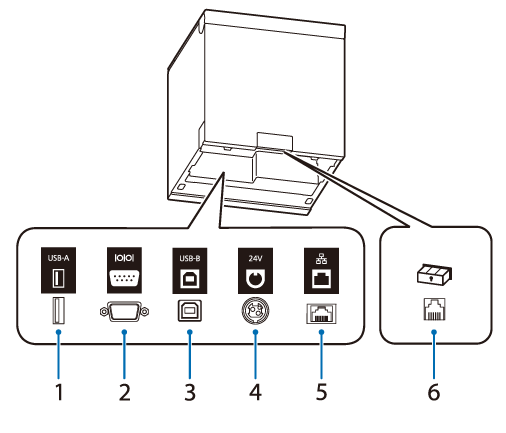

Os conectores estão posicionados na parte posterior da impressora. Ao ligar cabos da interface ou outros cabos, remova as tampas da impressora antes da ligação.
|
1 |
Conector USB-A |
Para ligação de um dispositivo periférico, como uma unidade LAN sem fios, um visor de cliente ou um leitor portátil. |
|
2 |
Conector de série |
Liga o cabo RS-232C. |
|
3 |
Conector USB-B |
Liga o cabo USB para ligação a computadores. |
|
4 |
Conector da fonte de alimentação |
Liga o cabo CC ao transformador CA. |
|
5 |
Conector Ethernet |
Liga o cabo LAN. |
|
6 |
Conector para abrir a gaveta |
Liga o cabo modular à gaveta do dinheiro. |
