Nahor > Názvy dielov > Konektory
Konektory

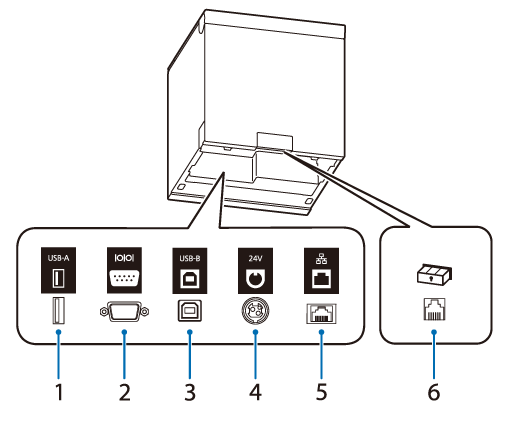

Konektory sú umiestnené v zadnej časti tlačiarne. Keď pripájate káble rozhrania alebo iné káble, pred ich pripojením odstráňte kryty tlačiarne.
|
1 |
Konektor USB-A |
Na pripojenie periférneho zariadenia, ako je modul bezdrôtovej siete LAN, zákaznícky displej alebo ručný skener. |
|
2 |
Sériový konektor |
Pripája kábel RS-232C. |
|
3 |
Konektor USB-B |
Slúži na zapojenie kábla USB pre pripojenie k počítačom. |
|
4 |
Napájací konektor |
Slúži na pripojenie jednosmerného kábla pre sieťový adaptér. |
|
5 |
Ethernetový konektor |
Pripája kábel LAN. |
|
6 |
Konektor na vysúvacej zásuvke |
Slúži na pripojenie modulárneho kábla pre pokladničnú zásuvku. |
