Connecteurs

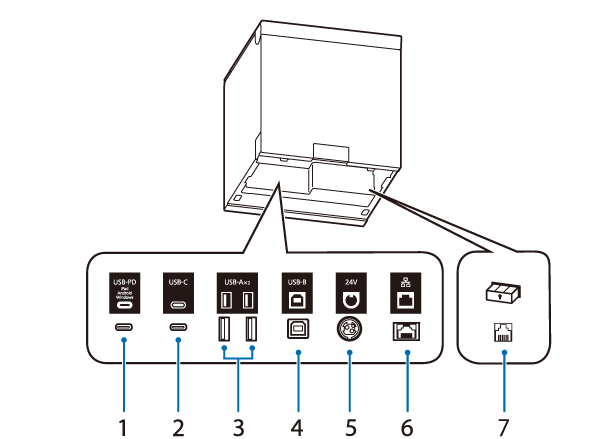

Les connecteurs sont situés sur la façade arrière de l’imprimante. Lors de la connexion de câbles d’interface ou d’autres câbles, retirez les couvercles de l’imprimante au préalable.
|
1 |
Connecteur USB-C (compatible USB-PD*) |
Se connecte à un câble USB pour la connexion à un appareil intelligent, tel qu’une tablette. Permet la communication de données lors du chargement de l’appareil intelligent. |
|
2 |
Connecteur USB-C |
Pour connecter un périphérique, tel qu’un scanner portable. |
|
3 |
Connecteur USB-A |
Pour connecter un périphérique, tel qu’une unité de réseau local sans fil, un afficheur client ou un scanner portable. |
|
4 |
Connecteur USB-B |
Se connecte au câble USB pour la connexion aux ordinateurs. |
|
5 |
Connecteur d’alimentation électrique |
Pour brancher le câble CC de l'adaptateur secteur. |
|
6 |
Connecteur Ethernet |
Se connecte au câble LAN. |
|
7 |
Connecteur tiroir-caisse |
Se connecte au câble modulaire pour le tiroir-caisse. |
* L’interface USB-PD est un connecteur USB-C prenant en charge USB Power Delivery.
ATTENTION :-
Lorsqu’un appareil intelligent, tel qu’une tablette ou un smartphone, est connecté au connecteur USB-C (compatible USB-PD), la fonction Bluetooth de l’imprimante est désactivée.
Pour utiliser la fonction Bluetooth pendant le chargement de l’appareil, vous devez modifier les paramètres du logiciel. Pour plus de détails, reportez-vous au Technical Reference Guide. -
Selon les spécifications de votre appareil intelligent, il peut ne pas être possible de charger l’appareil à l’aide du connecteur USB-C (compatible USB-PD). Dans ce cas, utilisez un chargeur dédié (tel que le chargeur fourni avec votre appareil intelligent).
