Štítek je připevněn na horní nebo boční straně výrobku. Ve zvláštních případech povolených zákonnými předpisy je štítek připevněn na spodní části výrobku nebo pod krytem.
|
|

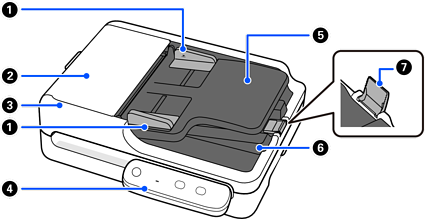

Vodítka okrajů |
Originál podepřete pomocí vodítek ve vstupním zásobníku, tím napomůžete plynulému podávání. Posuňte podle okrajů originálů. |
|
|
Kryt ADF |
Otevřete ho při čištění ADF nebo vyjímání zaseknutého papíru. |
|
|
ADF (Automatický podavač dokumentů) |
Provádí automatické podávání vložených originálů. |
|
|
Ovládací panel |
Zobrazuje stav skeneru a provádí se na něm operace se skenerem. |
|
|
Vstupní zásobník |
Podává originály. |
|
|
Výstupní zásobník |
Drží originály, které jsou vysunuty ze skeneru. |
|
|
Zarážka |
Zabraňuje tomu, aby vysunuté originály vypadly z výstupního zásobníku. |
|
|

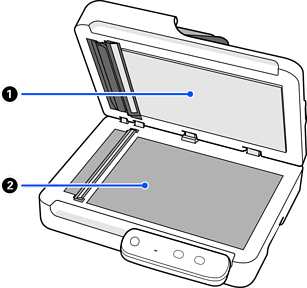

Kryt dokumentů |
Blokuje externí světlo při skenování. |
|
|
Sklo skeneru |
Sem pokládejte originály, které nelze podávat pomocí podavače ADF. |
|
|
Vstup AC napájení |
Připojte napájecí kabel. |
|
|
Port USB |
Slouží k připojení kabelu USB. |
