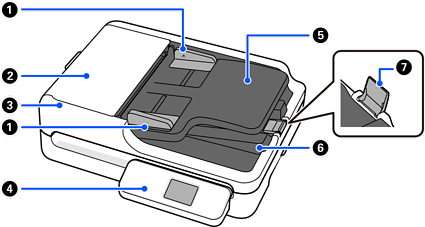

نام قطعات و عملکردها

گیره‌های نگهدارنده لبه

از راهنما برای نگه داشتن سند در سینی ورودی و برای آسان‌سازی تغذیه استفاده کنید. به طرف لبه‌های اسناد بلغزانید.

درپوش ADF

هنگام تمیز کردن ADF یا زمان خارج کردن کاغذهای گیر کرده‏،  آن را باز کنید.

ADF (تغذیه کننده خودکار سند)

اسناد بارگذاری شده را بطور خودکار تغذیه می کند.

پانل کنترل

وضعیت اسکنر را نشان می‌دهد و عملیات‌های اسکنر را اجرا می‌کند.

سینی ورودی

اسناد را بارگذاری می‌‌کند.

سینی خروجی

اسناد خارج شده از اسکنر را نگه می‌دارد.

متوقف کننده

از زمین افتادن اسناد اصلی خارج شده از سینی خروجی جلوگیری می‌کند.

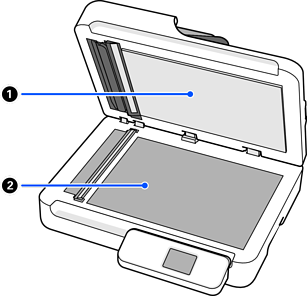

درپوش سند

زمان اسکن کردن چراغ بیرونی را مسدود می کند.

شیشه اسکنر

سندهایی که با استفاده از ADF نمی توانید اسکن کنید را قرار دهید.

ورودی برق متناوب

سیم برق را وصل کنید.

درگاه LAN

کابل LAN را وصل کنید.

درگاه USB

کابل USB را وصل کنید.

درگاه USB رابط خارجی

یک درایو USB را وصل کنید.
