Výměna montážní sady válečků

Montážní sadu válců (podávací a oddělovací válec) je nutné vyměnit, jakmile počet skenů překročí množství určené jako životní cyklus válců. Jakmile se objeví zpráva o výměně na ovládacím panelu nebo na obrazovce vašeho počítače, následujte níže uvedené instrukce k provedení výměny.

A: podávací válec, B: oddělovací válec

1. Stisknutím tlačítka vypnete skener.

2. Odpojte napájecí adaptér od skeneru.

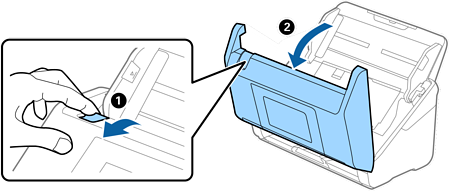

3. Zatáhněte za páčku a otevřete kryt skeneru.



4. Otevřete kryt podávacího válečku a potom jej vysunutím vyndejte.



5. Zatáhněte dolů upínací prvek osy válečku a potom vysuňte a odeberte instalované podávací válečky.


   Důležité:

   Podávací váleček nevytahujte ven silou. Mohlo by dojít k poškození vnitřních částí skeneru.

6. Držte dole upínací prvek a přitom zasuňte nový podávací váleček na levou stranu a vložte jej do otvoru ve skeneru. Zatlačte na upínací prvek a zabezpečte jej tak.



7. Okraj krytu podávacího válečku vložte do drážky a zasuňte jej. Pevně uzavřete kryt.


   Důležité:

   • Ujistěte se, že je kryt podávacího válečku zavřený.

   • Pokud jde kryt zavřít jen s potížemi, ujistěte se o správné instalaci podávacích válečků.

   • Neinstalujte kryt, dokud je zvednutý.



8. Zatlačte na háčky na obou koncích krytu oddělovacího válečku a kryt otevřete.



9. Zdvihněte levou stranu oddělovacího válečku a potom vysuňte a odeberte instalované oddělovací válečky.



10. Vložte novou osu oddělovacího válečku do otvoru na pravé straně a přesuňte váleček do nižší pozice.



11. Zavřete kryt oddělovacího válečku.

    Důležité:

    Pokud se kryt nedá zavřít, ujistěte se, že jsou válečky nainstalovány správně.

12. Zavřete kryt skeneru.

13. Zapojte napájecí adaptér a zapněte skener.

14. Resetujte počet skenů na ovládacím panelu.
