Remplacement du jeu de rouleaux

Le kit d’ensemble de rouleau (rouleau de saisie et rouleau de séparation) doit être remplacé lorsque le nombre de numérisations est supérieur au nombre prévu dans le Cycle de vie des rouleaux. Lorsqu’un message de remplacement s’affiche sur le panneau de commande ou votre écran d’ordinateur, procédez comme suit pour le remplacement.

A : rouleau de saisie, B : rouleau de séparation

1. Appuyez sur la touche pour éteindre le scanner.

2. Débranchez l’adaptateur secteur du scanner.

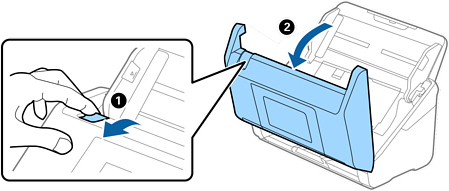

3. Tirez le levier et ouvrez le capot du scanner.



4. Ouvrez le capot du rouleau de saisie, faites-le coulisser et retirez-le.



5. Abaissez la patte de l’axe du rouleau, puis faites coulisser et retirez les rouleaux d’entraînement.


   Important:

   Ne forcez pas lorsque vous retirez le rouleau de saisie. Vous pourriez endommager l’intérieur du scanner.

6. Tout en maintenant la patte abaissée, insérez le nouveau rouleau de saisie en le faisant glisser vers la gauche et insérez-le dans l’orifice du scanner. Appuyez sur la patte pour le fixer.



7. Placez le bord du capot du rouleau de saisie dans la rainure et faites-le coulisser. Enclenchez bien le capot.


   Important:

   • Vérifiez que le capot de saisie est bien fermé.

   • Si vous avez du mal à fermer le capot, assurez-vous que les rouleaux de prise sont correctement positionnés.

   • N’installez pas le capot en position relevée.



8. Pour ouvrir le capot, poussez les crochets situés aux deux extrémités du capot du rouleau de séparation.



9. Soulevez l’extrémité gauche du rouleau de séparation, puis faites coulisser et retirez les rouleaux de séparation.



10. Insérez le nouvel axe de rouleau de séparation dans l’orifice du côté droit et abaissez le rouleau.



11. Fermez le capot du rouleau de séparation.

    Important:

    Si le couvercle est difficile à fermer, assurez-vous que les rouleaux de séparation sont correctement installés.

12. Fermez le capot du scanner.

13. Branchez l’adaptateur secteur et mettez le scanner sous tension.

14. Réinitialisez le nombre de numérisations sur le panneau de commande.
