Panel kontrol |
Menunjukkan status pemindai dan memungkinkan Anda melakukan pengaturan pemindaian. |
|
|
Pemandu ujung kertas |
Mengumpankan dokumen asli langsung ke pemindai. Geser ke tepi dokumen asli. |
|
|
Baki input |
Memuat dokumen asli. Tarik keluar ekstensi baki jika dokumen asli terlalu besar untuk baki input. Cara ini mencegah kertas agar tidak menggulung dan menyebabkan kemacetan kertas. Ketika melepas baki input, geser pengait yang berada di kedua ujung di belakang, kemudian tarik keluar baki input. |
|
|
Ekstensi baki input |
|
|
|
ADF (Automatic Document Feeder/Pengumpan Dokumen Otomatis) |
Mengumpan secara otomatis dokumen asli yang telah dimuat. |
|
|
Baki keluaran |
Menahan dokumen asli yang dikeluarkan dari pemindai. Keluarkan ekstensi baki output sepanjang dokumen asli. |
|
|
Ekstensi baki output |
|
|
|
Penghenti |
Mencegah dokumen asli yang dikeluarkan agar tidak jatuh dari baki ekstensi. Sesuaikan dengan panjang dokumen asli. |
|
|
Slot pengaman |
Memasukkan kunci keamanan untuk mencegah pencurian. |
|
|
Port USB |
Menghubungkan kabel USB. |
|
|
Port USB antarmuka eksternal |
Menghubungkan drive USB atau perangkat autentikasi. |
|
|
Port LAN |
Menghubungkan kabel LAN. |
|
|
Inlet DC |
Menghubungkan adaptor AC. |
|
|

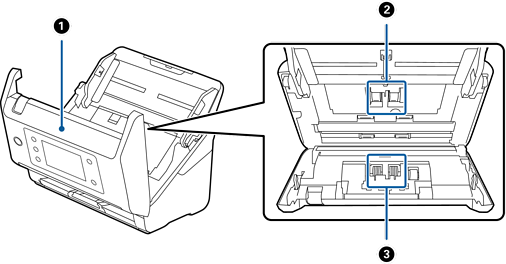

Tutup pemindai |
Tarik tuas dan buka tutup pemindai saat membersihkan bagian dalam pemindai dan mengambil kertas yang macet. |
|
|
Roller penarik |
Mengumpankan dokumen asli. Rol ini harus diganti ketika jumlah pemindaian yang dilakukan telah melebihi jumlah pemakaian kertas. |
|
|
Roller pemisah |
Memuat dokumen asli secara terpisah satu demi satu. Rol ini harus diganti ketika jumlah pemindaian yang dilakukan telah melebihi jumlah pemakaian kertas. |
