Bedieningspaneel |
Geeft de status van de scanner weer en maakt het mogelijk scaninstellingen te configureren. |
|
|
Zijgeleiders |
Hiermee worden originelen recht in de scanner ingevoerd. Schuif tegen de zijkant van het origineel. |
|
|
Invoerlade |
Hiermee laadt u originelen. Trek de verlenging van de lade naar buiten als originelen te lang zijn voor de invoerlade. Hiermee voorkomt u dat papier omkrult en vastloopt. Als u de invoerlade wilt verwijderen, schuift u de haken aan beide achterzijden opzij en trekt u de invoerlade naar buiten. |
|
|
Verlenging van de invoerlade |
|
|
|
ADF (Automatische documentinvoer) |
Hiermee laadt u originelen automatisch. |
|
|
Uitvoerlade |
Vangt originelen op die uit de scanner zijn geworpen. Schuif de verlenging van de uitvoerlade zo ver uit als voor de lengte van de originelen is vereist. |
|
|
Verlenging van de uitvoerlade |
|
|
|
Stopper |
Voorkomt dat uitgeworpen originelen van de uitvoerlade vallen. Pas aan de lengte van de originelen aan. |
|
|
Beveiligingssleuf |
Voor het plaatsen van een slot om diefstal te voorkomen. |
|
|
USB-poort |
Voor het aansluiten van een USB-kabel. |
|
|
USB-poort voor externe interface |
Voor het aansluiten van een USB-stick of verificatieapparaat. |
|
|
LAN-poort |
Voor het aansluiten van een LAN-kabel. |
|
|
DC-ingang |
Hierop sluit u de lichtnetadapter aan. |
|
|

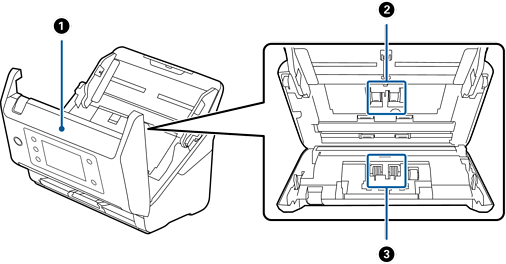

Scannerdeksel |
Trek aan de hendel en open het scannerdeksel wanneer u de binnenzijde van de scanner wilt reinigen of vastgelopen papier wilt verwijderen. |
|
|
Invoerrol |
Hiermee worden de originelen ingevoerd. Deze moet worden vervangen wanneer het aantal scans het onderhoudsaantal heeft overschreden. |
|
|
Scheidingsrol |
Hiermee worden originelen één voor één ingevoerd. Deze moet worden vervangen wanneer het aantal scans het onderhoudsaantal heeft overschreden. |
