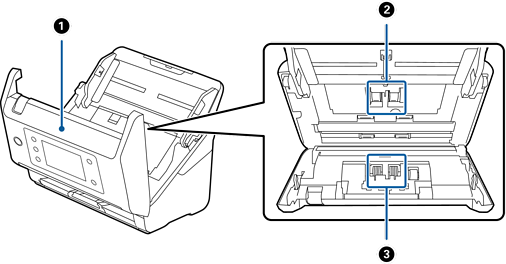

Panneau de commande |
Indique l’état du scanner et vous permet de définir les paramètres de numérisation. |
|
|
Guides latéraux |
Insère les originaux droits dans le scanner. Coulissent sur les bords des originaux. |
|
|
Bac d’insertion |
Charge les originaux. Déployez l’extension du bac si les originaux sont trop longs pour le bac d’insertion. Évite que le papier ne se plie et ne provoque de bourrages. Pour retirer le bac d’alimentation, faites glisser vers l’arrière les crochets qui se trouvent sur chaque extrémité, puis retirez le bac. |
|
|
Extension du bac d’insertion |
|
|
|
ADF (Alimentation automatique de documents) |
Insère automatiquement les originaux chargés. |
|
|
Bac de sortie |
Recueille les originaux éjectés du scanner. Réglez sa longueur en fonction de celle des originaux. |
|
|
Extension du bac de sortie |
|
|
|
Butée |
Empêche les originaux éjectés de tomber du bac de sortie. Réglez sa position en fonction de la longueur des originaux. |
|
|
Fente de sécurité |
Permet d’insérer un verrou de sécurité pour empêcher le vol. |
|
|
Port USB |
Raccorde un câble USB. |
|
|
Port USB de l’interface externe |
Permet de brancher une clé USB ou un dispositif d’authentification. |
|
|
Port LAN |
Raccorde un câble LAN. |
|
|
Entrée CC |
Permet de brancher l’adaptateur secteur. |
|
|
Capot du scanner |
Pour nettoyer l’intérieur du scanner ou retirer un bourrage papier, tirez le levier et ouvrez le capot du scanner. |
|
|
Rouleau d’entraînement |
Charge les originaux. Doit être remplacé lorsque le nombre de numérisations dépasse le seuil de maintenance. |
|
|
Rouleau de séparation |
Alimente les originaux un par un. Doit être remplacé lorsque le nombre de numérisations dépasse le seuil de maintenance. |
