Sostituire il kit manutenzione rulli

Il kit di montaggio rulli (rullo raccoglitore e rullo di separazione) deve essere sostituito quando il numero di scansioni supera il ciclo di vita dei rulli. Quando sul pannello di controllo o sullo schermo del computer viene visualizzato un messaggio di sostituzione, attenersi alla seguente procedura per sostituirlo.

A: rullo raccoglitore, B: rullo di separazione

1. Premere il pulsante per spegnere lo scanner.

2. Scollegare l’adattatore CA dallo scanner.

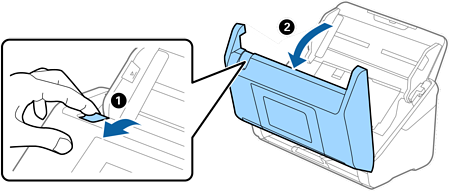

3. Tirare la leva e aprire il coperchio dello scanner.



4. Aprire il coperchio del rullo raccoglitore, quindi farlo scorrere e rimuoverlo.



5. Abbassare il dispositivo dell’asse del rullo, e quindi far scorrere e rimuovere i rulli raccoglitori installati.


   Importante:

   Non estrarre il rullo raccoglitore con la forza. Questo potrebbe danneggiare l’interno dello scanner.

6. Tenendo premuto il dispositivo, far scorrere il nuovo rullo raccoglitore verso sinistra e inserirlo nella posizione corretta nello scanner. Premere il dispositivo per fissarlo.



7. Mettere il bordo del coperchio del rullo raccoglitore nella scanalatura e farlo scorrere. Chiudere il coperchio saldamente.


   Importante:

   • Assicurarsi che il coperchio raccoglitore sia chiuso correttamente.

   • Assicurarsi che il coperchio raccoglitore sia installato correttamente se il coperchio è difficile da chiudere.

   • Non installare il coperchio mentre è sollevato.



8. Premere i ganci su entrambe le estremità del coperchio del rullo di ritenzione per aprire il coperchio.



9. Sollevare il lato sinistro del rullo di ritenzione, e quindi far scorrere e rimuovere i rulli di ritenzione installati.



10. Inserire l’asse del nuovo rullo di ritenzione nella posizione corretta e quindi abbassare il rullo.



11. Chiudere il coperchio del rullo di ritenzione.

    Importante:

    Se il coperchio è difficile da chiudere, assicurarsi che i rulli di separazione siano installati correttamente.

12. Chiudere il coperchio dello scanner.

13. Inserire l’adattatore CA, quindi accendere lo scanner.

14. Azzerare il numero di scansioni sul pannello di controllo.
