Заміна вузла подачі паперу

Вузол подачі (ролик захоплення і ролик розділення аркушів паперу) потребує заміни, коли кількість сканувань перевищує ресурс роликів. Коли на панелі керування або комп’ютері з’являється повідомлення про потребу заміни, дотримуйтеся вказівок нижче, щоб зробити її.

A: ролик захоплення, B: ролик розділення аркушів паперу

1. Натисніть на сканері кнопку , щоб вимкнути його.

2. Відключіть адаптер змінного струму від сканера.

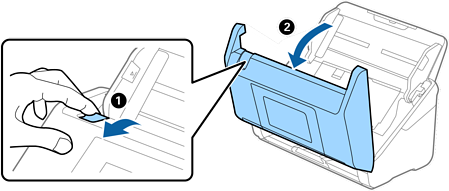

3. Потягніть важіль і відкрийте кришку сканера.



4. Відкрийте кришку ролика подачі, а тоді зсуньте і витягніть його.



5. Опустіть фіксатор вісі ролика, а тоді зсуньте і витягніть встановлені ролики подачі.


   Важливо

   Не намагайтеся витягнути ролик подачі силою. Це може пошкодити внутрішню частину сканера.

6. Утримуючи фіксатор у положенні донизу, зсуньте новий ролик подачі вліво та вставте його в отвір в сканері. Притисніть фіксатор, щоб закріпити його.



7. Поставте край кришки ролика подачі у паз та зсуньте її. Міцно закрийте кришку.


   Важливо

   • Перевірте, чи правильно закрита кришка.

   • Якщо кришка важко закривається, перевірте, чи правильно встановлені ролики захоплення паперу.

   • Не вставляйте кришку, доки вона піднята.



8. Притисніть гачки з обох боків кришки ролика подачі, щоб відкрити її.



9. Підніміть ліву сторону ролика розділення, а тоді зсуньте і витягніть встановлені ролики розділення.



10. Вставте вісь нового ролика розділення в отвір праворуч, а тоді опустіть ролик.



11. Закрийте кришку ролика розділення.

    Важливо

    Якщо кришка важко закривається, перевірте, чи правильно встановлені ролики розділення.

12. Закрийте кришку сканера.

13. Вставте в розетку адаптер змінного струму та ввімкніть сканер.

14. Скиньте номер сканування на панелі керування.
