Mengganti Perkakas Rakitan Rol

Perkakas rakitan rol (rol penarik dan rol pemisah) perlu diganti ketika jumlah pemindaian telah melebihi daur hidup rol. Saat pesan penggantian ditampilkan di layar komputer Anda, ikuti langkah-langkah di bawah ini untuk menggantinya.

A: Rol Pemisah, B: Rol Penarik

Catatan:

Ganti perkakas rakitan rol saat pemindai menyala.

1. Buka baki input, lalu tarik tuas untuk membuka penutup pemindai.



2. Lepas tutup rol pemisah seperti yang ditunjukkan.

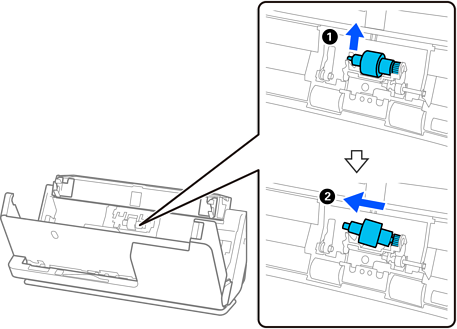

3. Lepas rol pemisah seperti yang ditunjukkan.


   Penting:

   Jangan tarik keluar paksa rol pemisah. Cara ini dapat merusak bagian dalam pemindai.

4. Pasang rol pemisah baru seperti yang ditunjukkan. Masukkan sumbu rol pemisah ke lubang di sisi kanan, lalu turunkan rol pemisah.

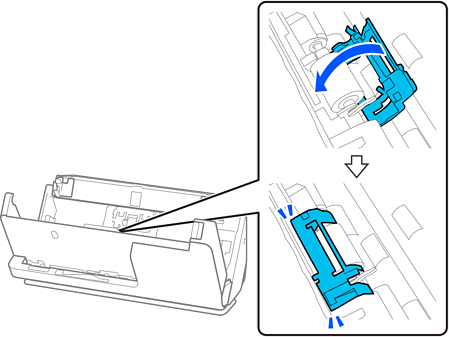

5. Pasang penutup rol pemisah seperti yang ditunjukkan. Masukkan sumbu di sisi atas penutup ke dalam alur, lalu tutup erat penutup.


   Penting:

   • Pastikan penutup tertutup dengan benar.

   • Jika penutup sulit ditutup, pastikan rol pemisah sudah terpasang dengan benar.

   • Jangan pasang penutup saat rol pemisah dinaikkan.



6. Buka penutup rol penarik.



7. Lepas rol penarik seperti yang ditunjukkan.



8. Pasang rol penarik baru seperti yang ditunjukkan. Masukkan lekukan di ujung rol penarik ke sumbu di pemindai, turunkan rol penarik, lalu geser ke belakang.

   Pastikan lekukan tersebut disejajarkan.



9. Tutup erat penutup rol penarik.


   Penting:

   Jika penutup sulit ditutup, pastikan rol penarik sudah terpasang dengan benar dan bagian yang menonjol sudah disejajarkan.

10. Tutupkan penutup pemindai dengan kedua tangan. Selanjutnya, tutup baki input.



11. Atur ulang jumlah pemindaian menggunakan Epson Scan 2 Utility.
