Il kit di montaggio rulli (rullo raccoglitore e rullo di ritenzione) deve essere sostituito quando il numero di scansioni supera il ciclo di vita dei rulli. Quando viene visualizzato un messaggio di sostituzione sullo schermo del computer, attenersi alla seguente procedura per sostituirlo.
A: rullo di separazione, B: rullo di prelievo
Sostituire il Kit di montaggio rullo mentre lo scanner è acceso.

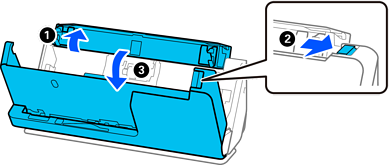

Aprire il vassoio di alimentazione e tirare la leva per aprire il coperchio dello scanner.
Rimuovere il coperchio del rullo separatore come mostrato.
Rimuovere il rullo di separazione come mostrato.
Non estrarre il rullo di separazione con la forza. Questo potrebbe danneggiare l’interno dello scanner.
Inserire il rullo di separazione nuovo come mostrato. Inserire l’asse del rullo di separazione nel foro a destra quindi abbassare il rullo.
Inserire il coperchio del rullo di separazione come mostrato. Inserire l’asse sul lato superiore del coperchio nelle scanalature, quindi chiudere saldamente il coperchio.
Assicurarsi che il coperchio sia chiuso correttamente.
Se il coperchio è difficile da chiudere, assicurarsi che i rulli di separazione siano installati correttamente.
Non installare il coperchio mentre è sollevato.
Aprire il coperchio del rullo di prelievo.
Rimuovere il rullo di prelievo come mostrato.
Inserire il rullo di prelievo nuovo come mostrato. Inserire le sporgenze alle estremità del rullo di prelievo nell’asse dello scanner, abbassare il rullo di prelievo e farlo scorrere all’indietro.
Assicurarsi che le sporgenze siano allineate.
Chiudere il coperchio del rullo di prelievo.
Se è difficile chiudere il coperchio, assicurarsi che i rulli di prelievo siano installati correttamente e che le parti sporgenti siano allineate.

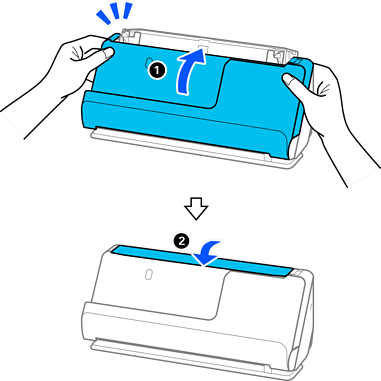

Chiudere il coperchio dello scanner con entrambe le mani. Quindi chiudere il vassoio di alimentazione.
Azzerare il numero di scansioni utilizzando Epson Scan 2 Utility.
Smaltire il rullo di prelievo e il rullo di separazione secondo le regole e le normative dell’autorità locale. Non smontarli.
