レシート給紙ガイド/レシート排紙サポートの取り付け方法

1. 給紙トレイを開きます。



2. 原稿ガイドを給紙トレイの両端に移動します。



3. スキャナー本体の排紙サポートが引き出されているときは、全て収納します。



4. スキャナーカバーの中心に、レシート給紙ガイドを差し込みます。

   レシート給紙ガイドの穴から （トレイの中心を示すマーク）が見えるように合わせてください。


   参考

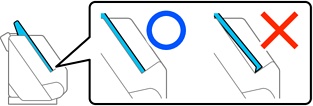

   表と裏を確認し、間違えないように取り付けてください。



   正しく取り付けると、スキャナーカバー下側の取り付け穴にツメが固定されます。ツメがスキャナーカバーから浮いているときは、正しく取り付けられていません。



   続けてレシート排紙サポートを取り付けます。

5. レシート排紙サポートを、前面カバーの中心に取り付けます。

   スキャナーにあるEPSONの文字にレシート排紙サポートを重ねるようにして、上側のツメを前面カバーに引っかけてください。



6. レシート排紙サポートの下側の突起部分を押して、下側のツメを前面カバーに固定します。

   カチッと音がするまで押し込んでください。



   上側または下側のツメが前面カバーから浮いているときは、正しく取り付けられていません。
