Nazwy i funkcje części

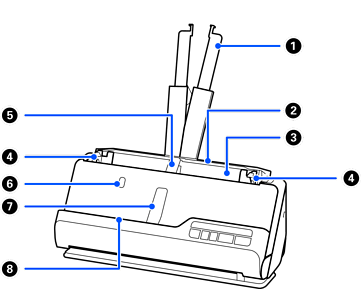

Przedłużenie tacy wejściowej

Przedłużenie wysuwa się, jeśli oryginał wystaje poza krawędzie tacy wejściowej. Dzięki temu papier nie zwija się i nie zacina.

Taca wejściowa

Służy do ładowania oryginałów.

ADF (automatyczny podajnik dokumentów)

Służy do automatycznego podawania załadowanych oryginałów.

Prowadnice boczne

Prowadnice przytrzymują oryginały umieszczone na tacy wejściowej w odpowiedniej pozycji, tak aby ułatwić prawidłowe ich podawanie. Przesuwają się do krawędzi oryginałów.

Podpórka papieru tacy wejściowej

Służy do podtrzymywania oryginału wysuwanego po stronie tacy wejściowej.

Przycisk podpórki papieru tacy wejściowej

Przycisk służy do wysuwania podpórki papieru tacy wejściowej. Podpórkę papieru chowa się ręcznie.

Podpórka papieru tacy wyjściowej

Służy do podtrzymywania oryginału wysuwanego po stronie tacy wyjściowej.

Przycisk podpórki papieru tacy wyjściowej

Przycisk służy do wysuwania podpórki papieru tacy wyjściowej. Podpórkę papieru chowa się ręcznie.

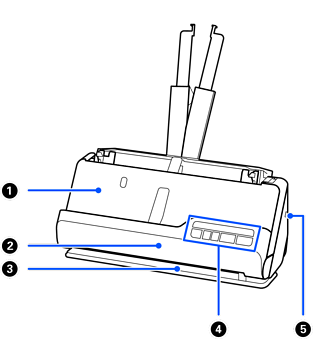

Taca wyjściowa

Służy do wysuwania oryginałów zeskanowanych w pozycji podawania pionowego.

Pokrywa pozycji podawania pionowego

Otwiera się ją podczas czyszczenia wnętrza skanera lub w przypadku zacięcia oryginału podczas skanowania w pozycji podawania pionowego.

Szczelina wyjściowa

Służy do wysuwania oryginałów zeskanowanych w pozycji podawania na wprost.

Panel sterowania

Służy do wyświetlania stanu skanera i wykonywania różnych operacji na skanerze.

Gniazdo linki zabezpieczającej

Pozwala przełożyć linkę chroniącą przed kradzieżą.

Wybierak pozycji skanera

Służy do zmiany pozycji skanera między podawaniem pionowym a podawaniem na wprost.

Uchwyt na przewody

Służy do mocowania przewodów na spodzie skanera.

Ważne:

Nie wolno mocować przewodu zasilacza AC i przewodu USB do uchwytu na przewody w następujących sytuacjach.

• Jeśli na przewodzie zasilającym lub przewodzie USB stoi skaner lub są umieszczone inne przedmioty.

• Jeśli przewód zasilający i przewód USB są skręcone, mocno zagięte lub w inny sposób naprężone.

• Jeśli przewód zasilający i przewód USB są splątane.

Gniazdo DC

Służy do podłączania zasilacza AC.

Port USB

Podłączenie kabla USB.

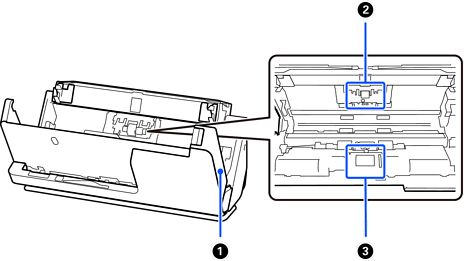

Pokrywa skanera

Pociągnąć dźwignię i otworzyć pokrywę skanera na czas czyszczenia wnętrza i usuwania zaciętego papieru.

Wałek rozdzielający

Służy do podawania rozdzielonych oryginałów. Należy wymienić, jeżeli liczba skanów przekroczy liczbę określoną w zasadach konserwacji.

Wałek odbierający

Służy do podawania oryginałów. Rolkę należy wymienić, jeżeli liczba skanów przekroczy liczbę określoną w zasadach konserwacji.
