Substituir o conjunto de montagem do rolo

O conjunto de montagem do rolo (o rolo de recolha e o rolo de separação) deve ser substituído quando o número de digitalizações exceder o ciclo de vida dos rolos. Quando for exibida uma mensagem de substituição no ecrã do computador, siga os passos abaixo para o substituir.

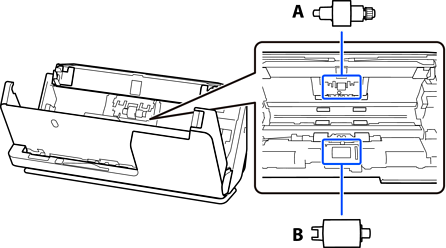

A: rolo de separação, B: rolo de recolha

Nota:

Substituir o conjunto de montagem do rolo com o scanner ligado.

1. Abra o tabuleiro de entrada e puxe a alavanca para abrir a tampa do scanner.



2. Retire a tampa do rolo de separação, conforme ilustrado.



3. Retire o rolo de separação, conforme ilustrado.


   Importante:

   Não force o rolo de separação ao retirá-lo. Pode danificar o interior do scanner.

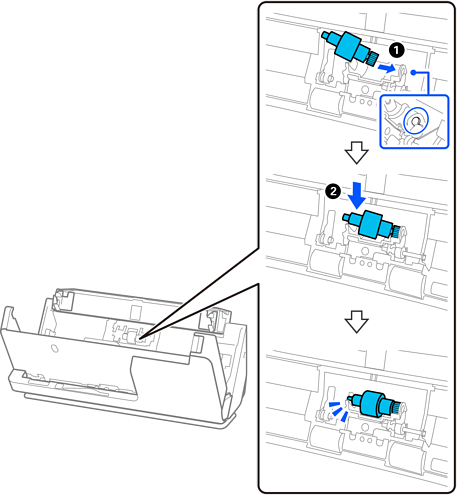

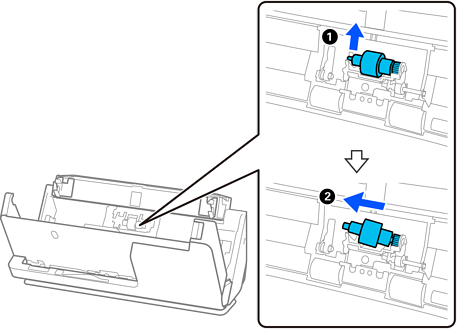

4. Instale o novo rolo de separação, conforme ilustrado. Inserir o eixo do rolo de separação no orifício à direita e a seguir desça o rolo de separação.

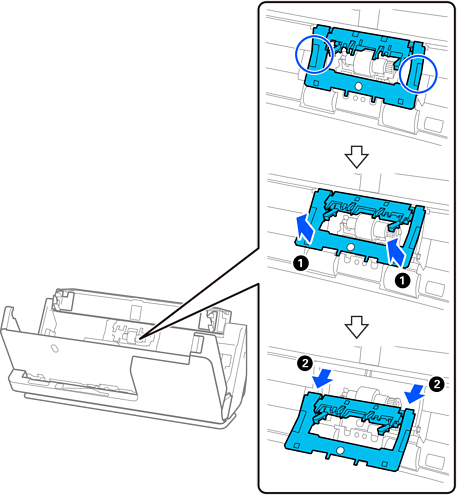

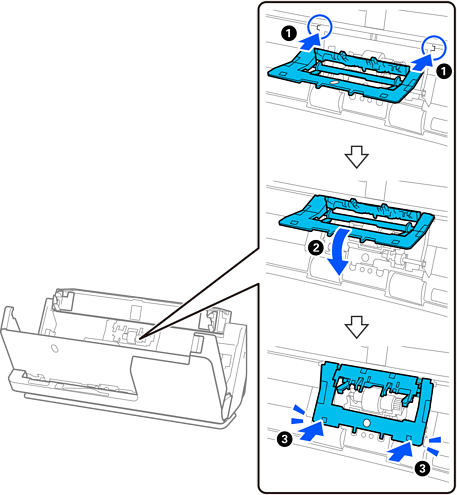

5. Coloque a tampa do rolo de separação, conforme ilustrado. Inserir o eixo no lado superior da tampa nas ranhuras e, depois, feche a tampa firmemente.

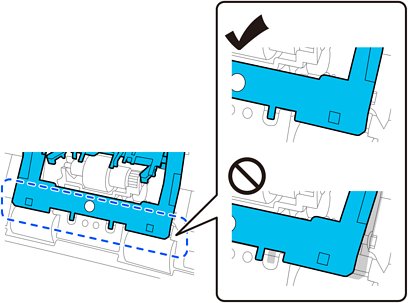

   Importante:

   • Certifique-se que a tampa está fechada corretamente.

   • Se for difícil fechar a tampa, certifique-se que os rolos de separação estão instalados corretamente.

   • Não instalar a tampa enquanto estiver levantada.

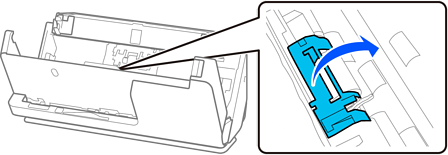

6. Abra a tampa do rolo de recolha.

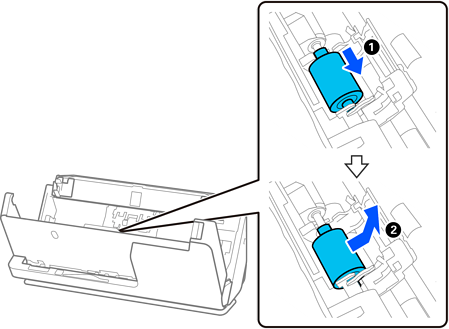

7. Retire o rolo de recolha, conforme ilustrado.

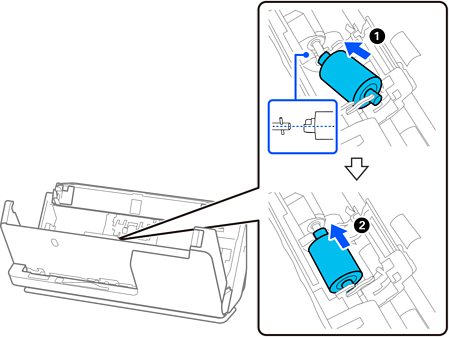

8. Instale o novo rolo de recolha, conforme ilustrado. Inserir as reentrâncias nas extremidades do rolo de recolha no eixo do scanner, baixe o rolo de recolha e, depois, faça-o deslizar para trás.

   Assegure-se de que as reentrâncias estão alinhadas.

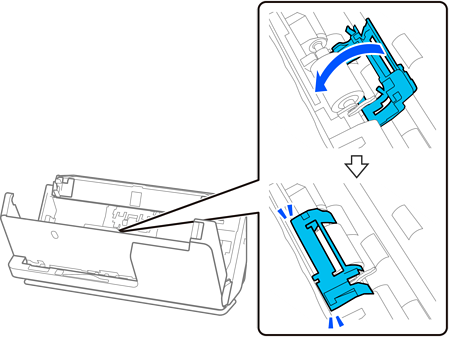

9. Feche a tampa do rolo de recolha.


   Importante:

   Se for difícil fechar a tampa, certifique-se de que os rolos de recolha estão instalados corretamente e que as peças salientes estão alinhadas.

10. Feche a tampa do scanner com as duas mãos. A seguir, feche o tabuleiro de entrada.



11. Redefina o número de digitalizações utilizando o Epson Scan 2 Utility.
