Vorn

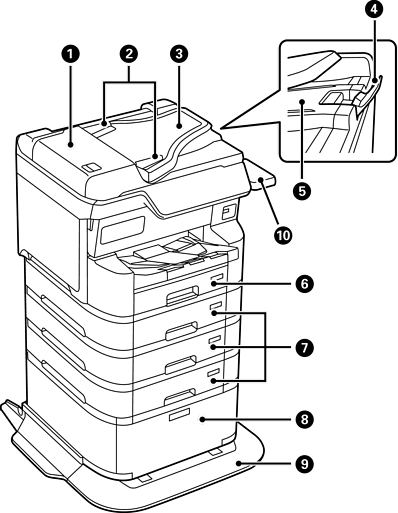

Abdeckung des automatischen Vorlageneinzugs (ADF) (F)

Öffnen Sie diese, um gestaute Vorlagen aus dem ADF zu entfernen.

ADF-Papierführungsschienen

Sorgt dafür, dass die Vorlagen gerade in den Drucker eingezogen werden. Schieben Sie die Schienen an die Kanten der Vorlagen heran.

ADF-Zufuhrfach (F)

Zieht Vorlagen automatisch ein.

Stopper

Verhindert, dass ausgeworfene Vorlagen aus dem ADF-Ausgabefach fallen.

ADF-Ausgabefach

Nimmt die vom ADF ausgegebenen Vorlagen auf.

Papierkassette 1 (C1)

Enthält Papier.

Papierkassette 2, Papierkassette 3, Papierkassette 4 (C2, C3, C4)

Optionale Papierkassetten. Enthält Papier.

Unterschrank

Optionaler Unterschrank. Aufbewahrungsmöglichkeit für Papier und andere Verbrauchsmaterialien.

Stabilisierer

Unterstützt den Drucker, damit er nicht umkippt.

Authentifizierungsgerätetisch-P2 (optional)

Ermöglicht Ihnen die Anbringung eines vom Drucker unterstützen Authentifizierungsgerätes. Anschließend können Sie sich am Drucker anmelden, indem Sie eine Authentifizierungskarte über den Drucker halten.

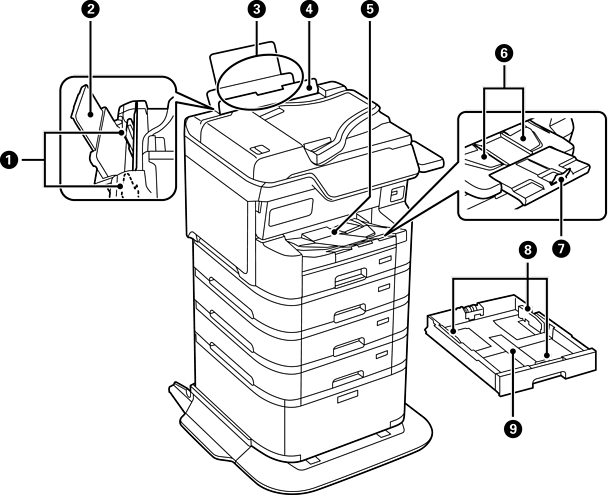

Kantenführungen

Sorgt dafür, dass das Papier gerade in den Drucker eingezogen wird. Schieben Sie die Schienen an die Papierkanten heran.

Papierstütze

Dient als Auflage für das eingelegte Papier.

Papierfach (B)

Enthält Papier.

Zufuhrschutz

Verhindert, dass Fremdkörper in den Drucker gelangen. Normalerweise bleibt dieser Schutz geschlossen.

Ausgabefach

Nimmt das ausgegebene Papier auf.

Wenn Sie Papier drucken, das größer ist als das Format A4, ziehen Sie die Verlängerung am Ende des Fachs mit der Hand heraus und heben den Anschlag an, um zu verhindern, dass Papier herunterfällt. Schieben Sie sie nach der Verwendung in den Drucker.

Ausgabeführung

Wenn das Papier nicht in der richtigen Reihenfolge ausgeworfen wird, heben Sie die Ausgabeführung an, indem Sie den Heben an der rechten Seite des Ausgabefachs zu sich heranziehen.

Stopper

Verhindert, dass ausgeworfenes Papier herunterfällt.

Kantenführungen

Sorgt dafür, dass das Papier gerade in den Drucker eingezogen wird. Schieben Sie die Schienen an die Papierkanten heran.

Papierkassette

Enthält Papier.

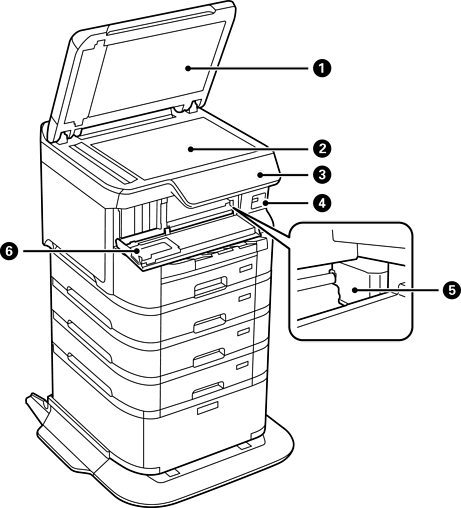

Dokumentabdeckung

Verhindert das Eindringen von externem Licht beim Scannen.

Vorlagenglas

Scannt die positionierten Vorlagen.

Bedienfeld

Zeigt den Druckerstatus an und ermöglicht Ihnen das Vornehmen von Druckeinstellungen.

Externer Schnittstellen-USB-Port

Anschluss für Speichergeräte.

Druckkopf

Gibt Tinte aus.

Vorderabdeckung (A)

Öffnen Sie diese Abdeckung, wenn Sie Tintenpatronen ersetzen oder gestautes Papier im Drucker entfernen.
